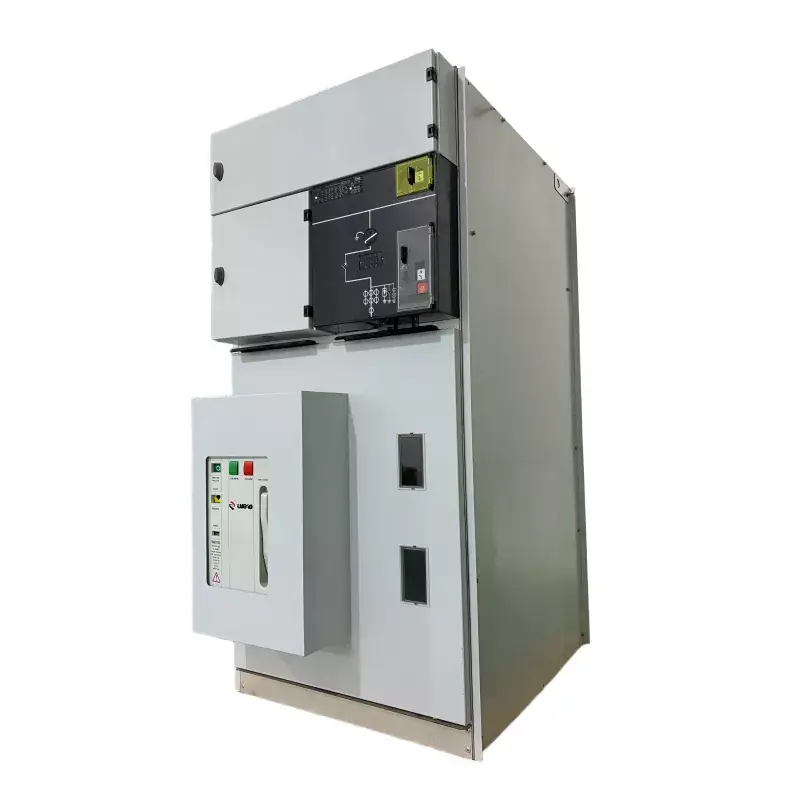

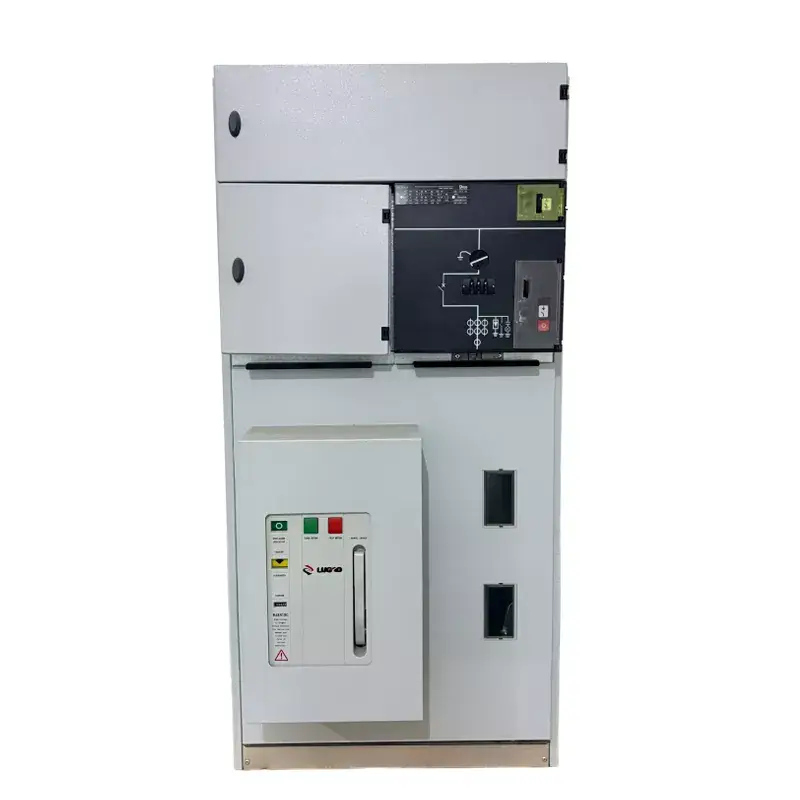

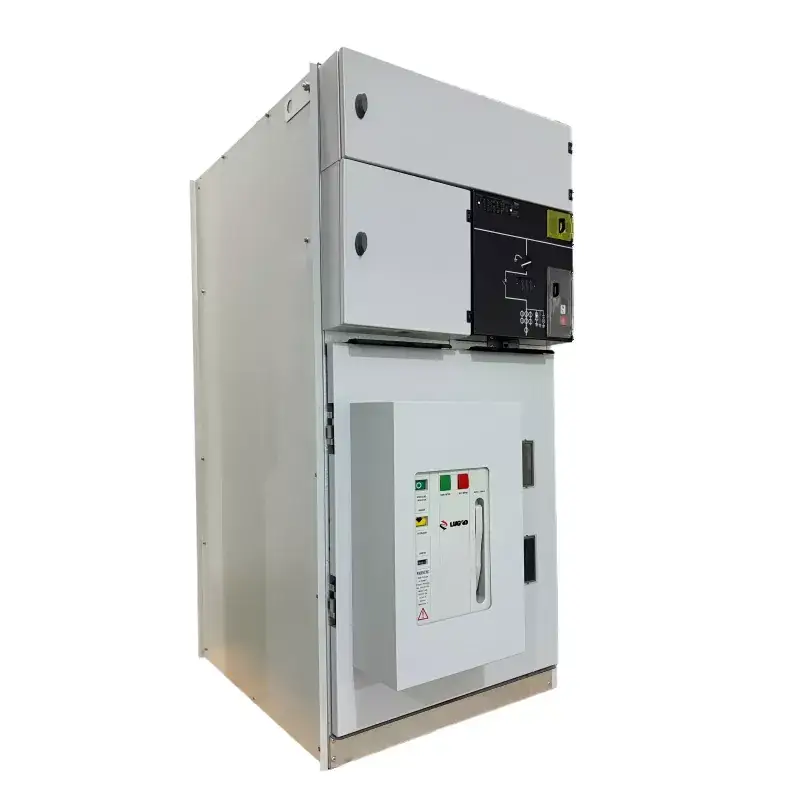

SM6 இன்டோர் கேஸ் இன்சுலேட்டட் ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் விசிபியுடன்

LGSM6 இன்டோர் கேஸ் இன்சுலேட்டட் ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் VCB உடன் ஒரு ரிங் மெயின் யூனிட் ஆகும், இது காற்றை இன்சுலேடிங் மீடியமாகப் பயன்படுத்துகிறது மற்றும் உயர் செயல்திறன் கொண்ட வெற்றிட சர்க்யூட் பிரேக்கருடன் (VCB) பொருத்தப்பட்டுள்ளது. மதிப்பிடப்பட்ட மின்னழுத்தங்கள் 10kV, 12kV மற்றும் 24kV ஆகியவற்றை உள்ளடக்கியது. காற்றை காப்பீட்டு ஊடகமாக பயன்படுத்துவதால், வாயு கண்காணிப்பு அல்லது மீட்பு சிகிச்சை தேவையில்லை. இது தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், குடியிருப்பு மின்சார விநியோகம் மற்றும் காற்று மற்றும் சூரிய சக்தி விநியோக அறைகள் போன்ற பல்வேறு காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. வருடாந்திர விற்பனை 3,000 யூனிட்களைத் தாண்டியுள்ளது, மேலும் விரைவான விநியோகத்தை உறுதிசெய்ய முக்கிய தீர்வுகள் கையிருப்பில் வைக்கப்பட்டுள்ளன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

LGSM6 இன்டோர் கேஸ் இன்சுலேட்டட் ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் VCB உடன் முழுமையாக மூடப்பட்ட ரிங் மெயின் யூனிட் ஆகும், இது SF6 வாயுவை முதன்மை இன்சுலேடிங் ஊடகமாகப் பயன்படுத்துகிறது. சீல் செய்யப்பட்ட வாயு அறைக்குள் ஒரு வெற்றிட சர்க்யூட் பிரேக்கரை (VCB) ஒருங்கிணைப்பது இதன் முக்கிய அம்சமாகும். இது வாயு-இன்சுலேட்டட் சுவிட்ச் கியரின் சிறிய அளவு மற்றும் பராமரிப்பு-இல்லாத செயல்பாடு போன்ற நன்மைகளைத் தக்கவைக்கிறது, அதே நேரத்தில் அதிக உடைக்கும் திறன் மற்றும் வெற்றிட சர்க்யூட் பிரேக்கர்களை அடிக்கடி இயக்குவதற்கான பொருத்தத்தையும் கொண்டுள்ளது. எனவே, தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், குடியிருப்பு மின் விநியோகம், காற்று மற்றும் சூரிய மின் உற்பத்தி மற்றும் பல்வேறு துணை மின்நிலையங்களில் பயன்பாடுகளுக்கு இது மிகவும் பொருத்தமானது. ஒரு தொழில்முறை GIS RMU தயாரிப்பாளராக, Lugao இன் சுவிட்ச் கியர் தீர்வு IEC, ISO மற்றும் CE போன்ற சர்வதேச தரங்களுடன் முழுமையாக இணங்குகிறது.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

இல்லை	பொருள்		அலகு	அளவுருக்கள்
1	மதிப்பிடப்பட்ட மின்னழுத்தம்		கே.வி	12	24	36	40.5
2	மதிப்பிடப்பட்ட மின்னோட்டம்		A	630/1250
3	மதிப்பிடப்பட்ட அதிர்வெண்		ஹெர்ட்ஸ்	50/60
4	1 நிமிட பவர் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	மொத்த மதிப்பு	கே.வி	42	55	80	95
		பிரேக் பாயிண்ட்		48	65	95	110
5	மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும்	மொத்த மதிப்பு	கே.வி	75	125/150	170	95
		பிரேக் பாயிண்ட்		85	150/160	185	215
6	மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும்	பிரதான சுற்று	kA	25/2வி
		கிரவுண்டிங் சர்க்யூட்		25/2வி
7	மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும்		kA	63			50
8	மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம்		A	1300~1700
9	மதிப்பிடப்பட்ட சுமை க்ளோசிங் பிரேக்கிங் கரண்ட்		A	630
10	மதிப்பிடப்பட்ட கேபிள் சார்ஜிங் பிரேக்கிங் கரண்ட்		A	50/10
11	இறக்கப்பட்ட மின்மாற்றி உடைக்கும் மின்னோட்டம்		A	20
12	கேபிள் சார்ஜிங் கிரவுண்ட் ஃபால்ட் பிரேக்கிங் கரண்ட்		A	100			80
13	மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட்		kA	20
14	மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் க்ளோசிங் கரண்ட்		kA	63			50
15	பாதுகாப்பு வகுப்பு			IP3X
16	சுமை சுவிட்ச் வாழ்க்கை		நேரம்	5000
17	கிரவுண்டிங் ஸ்விட்ச் லைஃப்		நேரம்	5000

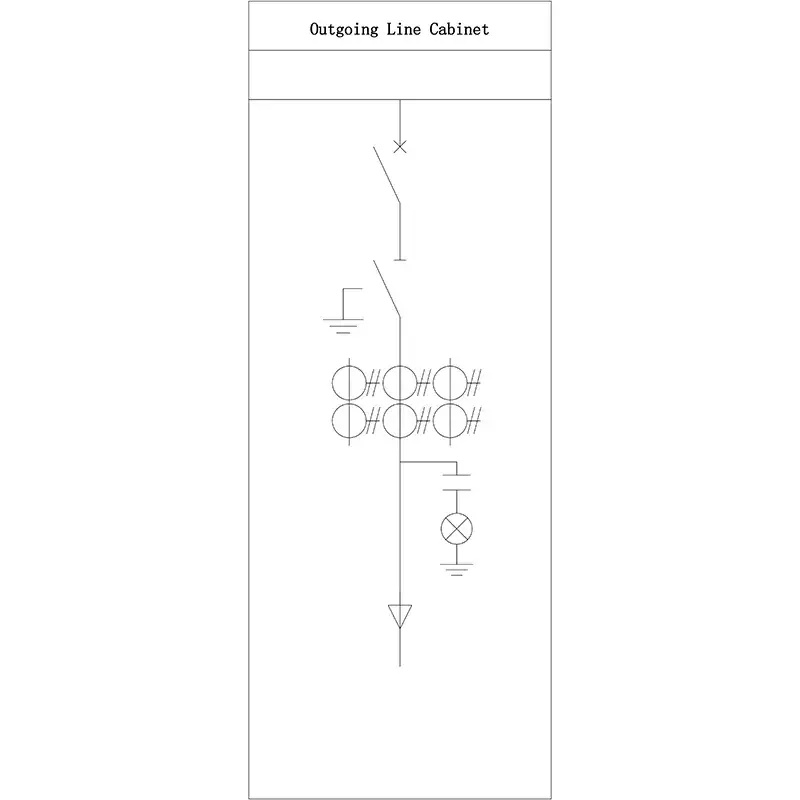

வழக்கமான திட்ட வரைபடம்:

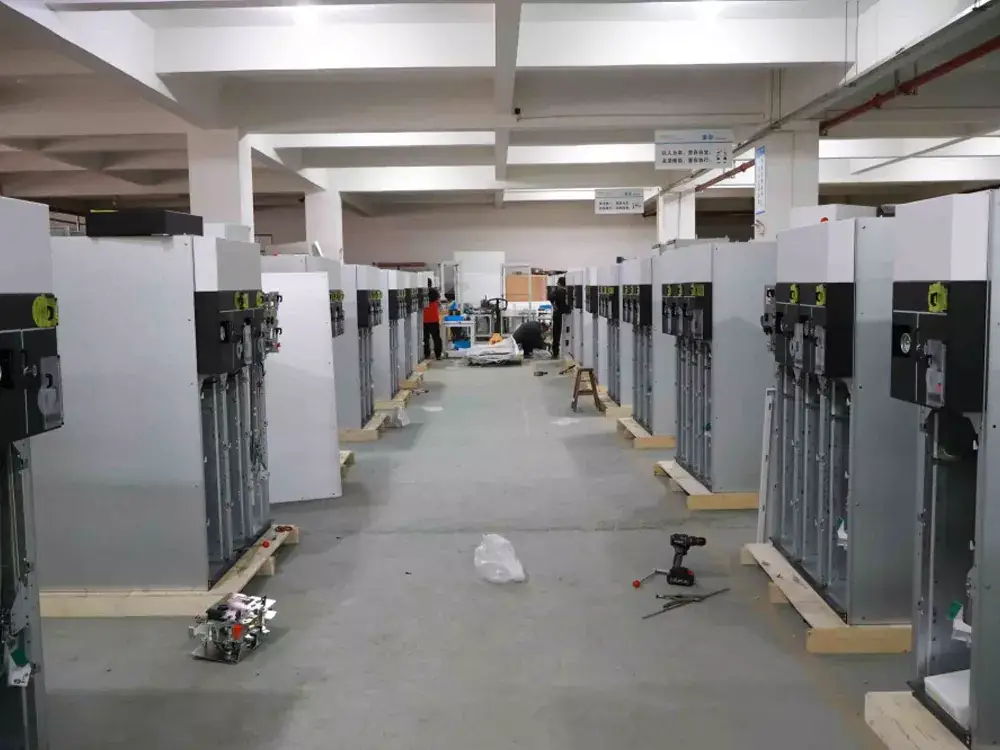

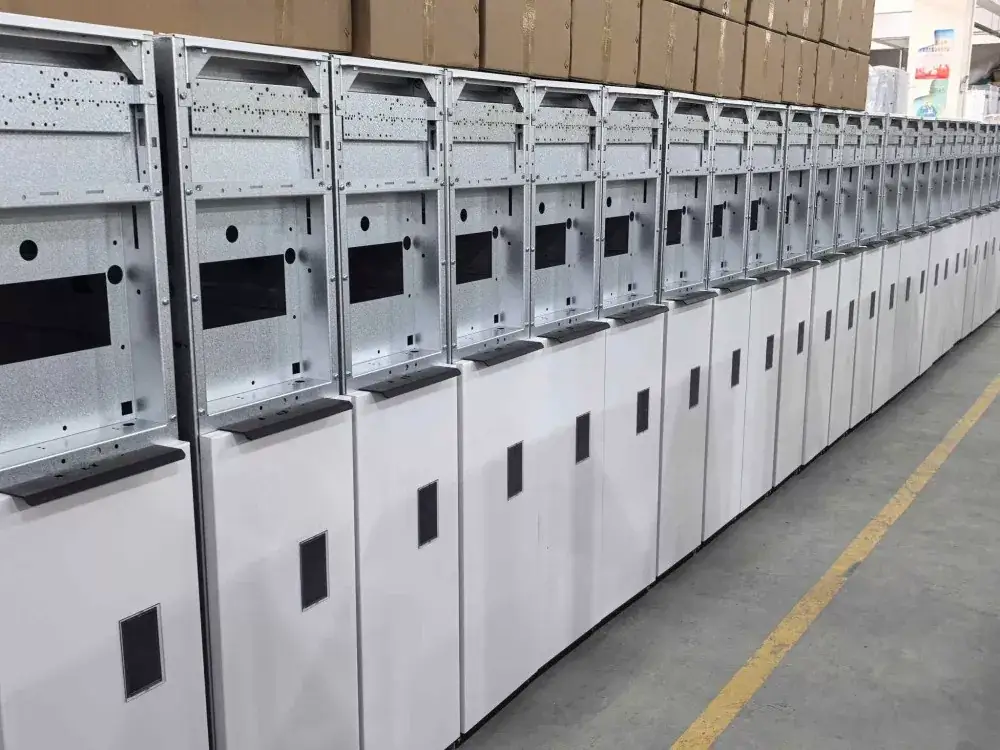

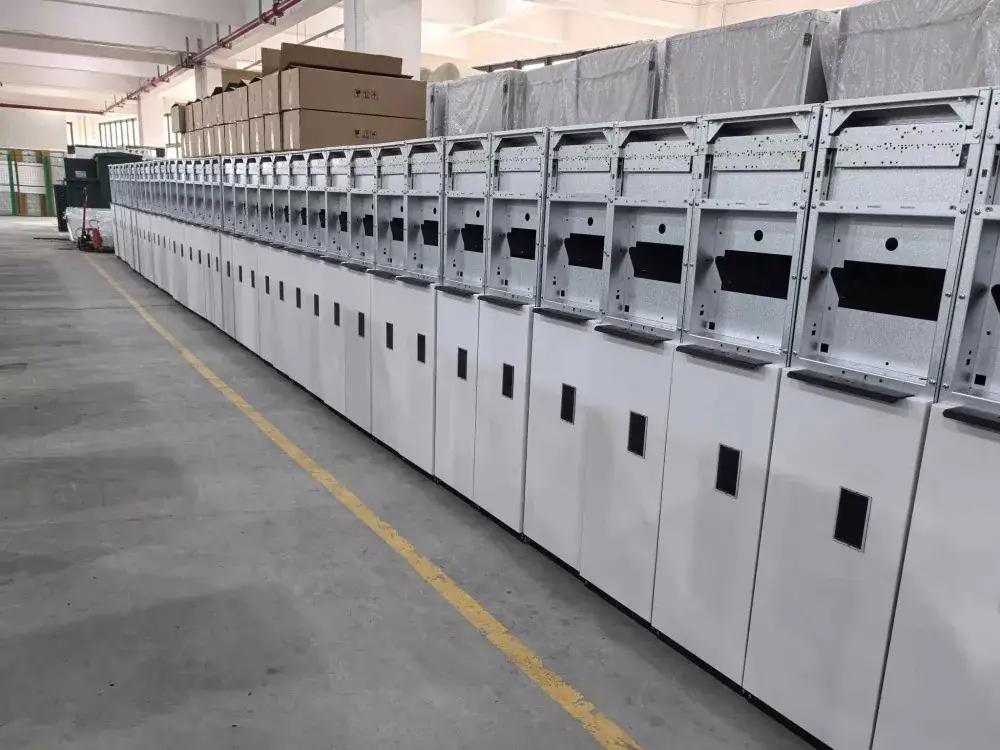

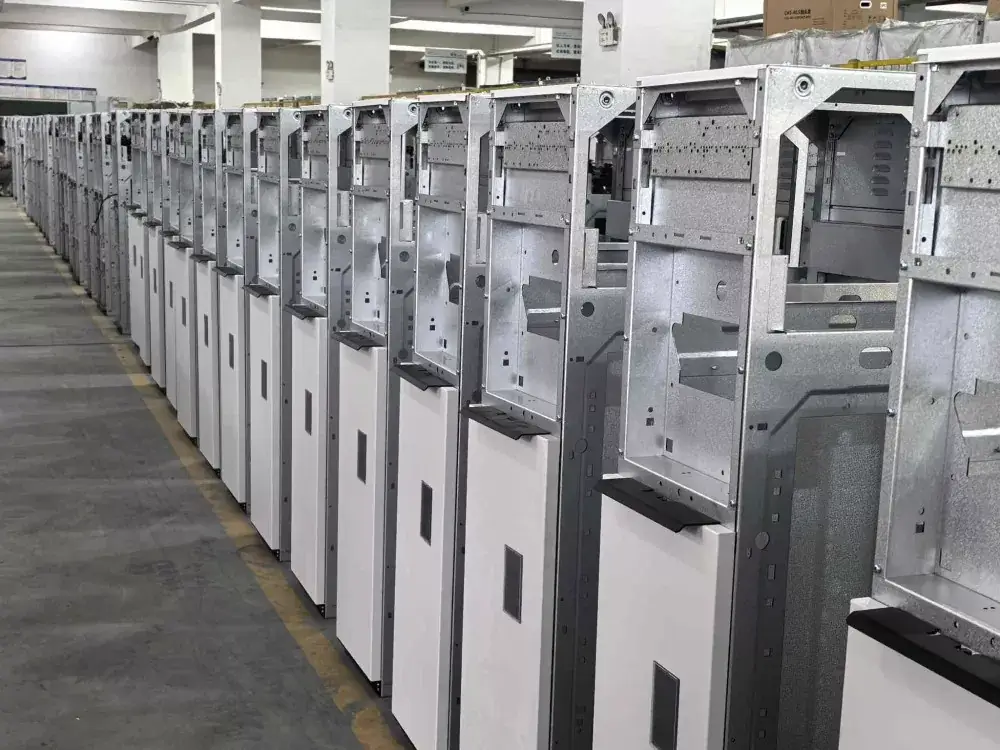

தொழிற்சாலை படப்பிடிப்பு:

முக்கிய தொழில்நுட்ப அம்சங்கள்:

1. LGSM6 இன்டோர் கேஸ் இன்சுலேட்டட் ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் VCB உடன் பயன்படுத்தப்படுகிறது, இது பிரதான சுற்றுவட்டத்தில் வளைவை நீக்குகிறது மற்றும் நீண்ட மின் ஆயுளைக் கொண்டுள்ளது. முழு வெற்றிட சர்க்யூட் பிரேக்கரும் SF6 வாயு நிரப்பப்பட்ட ஒரு துருப்பிடிக்காத எஃகு வாயு அறையில் மூடப்பட்டு, வெளிப்புற சூழலில் இருந்து முற்றிலும் தனிமைப்படுத்தப்பட்டு, காப்பு நம்பகத்தன்மையை மேம்படுத்துகிறது.

2. பஸ்பார்கள், துண்டிப்பு சுவிட்சுகள், வெற்றிட சர்க்யூட் பிரேக்கர்கள் மற்றும் மின்னோட்ட மின்மாற்றிகள் போன்ற அனைத்து உயர் மின்னழுத்த நேரடி கூறுகளும் ஒரு எரிவாயு அறைக்குள் சீல் வைக்கப்படுகின்றன, அவற்றின் முழு ஆயுட்காலம் மற்றும் காப்பு கூறுகளை சுத்தம் செய்ய வேண்டிய அவசியமில்லை.

3. அதன் கச்சிதமான அளவு மின்சார விநியோக அறையின் தரை இடத்தை கணிசமாக சேமிக்க முடியும், இது குறிப்பாக முன் தயாரிக்கப்பட்ட துணை மின்நிலையங்கள் அல்லது குறைந்த இடைவெளி கொண்ட திட்டங்களுக்கு ஏற்றதாக இருக்கும்.

4. தவறாகச் செயல்படுவதைத் தடுக்க இது ஐந்து-தடுப்பு மெக்கானிக்கல் இன்டர்லாக் கொண்டுள்ளது. செயல்பாட்டு பாதுகாப்பை உறுதி செய்வதற்காக காற்று பெட்டியில் ஒரு திசை அழுத்தம் நிவாரண சேனல் பொருத்தப்பட்டுள்ளது.

5. இது ஸ்மார்ட் விநியோக நெட்வொர்க்குகளின் தேவைகளைப் பூர்த்தி செய்ய மின்சார இயக்கம் மற்றும் ஆட்டோமேஷனுக்கான இடைமுகங்களை ஒதுக்குகிறது.

பயன்பாட்டின் காட்சிகள்:

தொழில்துறை துறை: தொழிற்சாலை மின் விநியோகம், சுரங்கம்

கட்டுமானத் துறை: வணிக வளாகங்கள், உயரமான கட்டிடங்கள், குடியிருப்பு சமூகங்கள்

புதிய ஆற்றல்: காற்றாலை மின் உற்பத்தி, ஒளிமின்னழுத்த மின் நிலையங்கள்

உள்கட்டமைப்பு: விமான நிலையங்கள், சுரங்கப்பாதைகள்

வழங்கல் மற்றும் சேவை

சரக்கு மற்றும் விநியோகம்: நாங்கள் ஒரு பெரிய சரக்குகளை பராமரிக்கிறோம்; வழக்கமான ஆர்டர்கள் சுமார் 10 நாட்களுக்குள் அனுப்பப்படும்.

விற்பனைக்குப் பிந்தைய சேவை: நாங்கள் 24-மணிநேர பதிலை வழங்குகிறோம் மற்றும் தளத்தில் நிறுவல் வழிகாட்டுதல் மற்றும் ஆணையிடுதலை ஆதரிக்கிறோம்.

தனிப்பயனாக்கப்பட்ட சேவைகள்: சிறப்பு மின்னழுத்த நிலைகள், இரண்டாம் நிலை பாதுகாப்புத் திட்டங்கள் மற்றும் இணையான கேபினட் இணைப்புகள் போன்ற வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப VCB உடன் தரமற்ற LGSM6 உட்புற எரிவாயு இன்சுலேட்டட் ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனலுக்கான தீர்வுகளை நாங்கள் வழங்க முடியும்.
