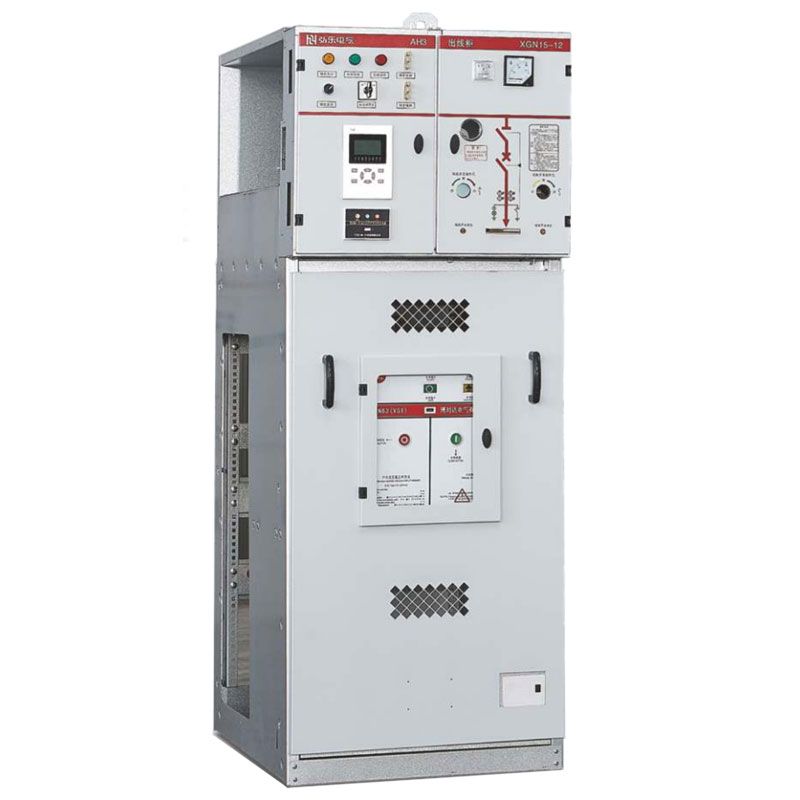

ரம் உட்புற உயர் மின்னழுத்தம் SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியர்

லுகாவோவால் தயாரிக்கப்பட்ட ரம் உட்புற உயர் மின்னழுத்தம் SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியர். நாடு, ஒரு புதிய தலைமுறை எச்.வி.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

லுகாவோ, உயர் மின்னழுத்த சுவிட்ச் கியர் சப்ளையர், ரம் உட்புற உயர் மின்னழுத்த எஸ்.எஃப் 6 வாயு இன்சுலேட்டட் ஸ்விட்ச்கியர்-கரண்ட் மெட்டல்-மூடப்பட்ட வளைய முக்கிய அலகு, ரிங் பிரதான அலகு என அழைக்கப்படுகிறது-இது அதிநவீன உயர் மின்னழுத்தம் (எச்.வி) தீர்வுகளின் உருவகமாகும். எங்கள் நிறுவனத்தால் சுயாதீனமாக வடிவமைக்கப்பட்டு உருவாக்கப்பட்டது, இது மேம்பட்ட வெளிநாட்டு தொழில்நுட்பங்களை நம் நாட்டின் குறிப்பிட்ட மின் தேவைகளுடன் தடையின்றி ஒருங்கிணைக்கிறது, இது புதிய தலைமுறை எச்.வி தீர்வுகளைக் குறிக்கிறது. 50 ஹெர்ட்ஸில் இயங்கும் மூன்று கட்ட விநியோக அமைப்புகளுக்கும், 10 கி.வி மதிப்பிடப்பட்ட மின்னழுத்தத்திற்கும் ஏற்றவாறு, அதன் பயன்பாடுகள் பரந்த அளவில் உள்ளன, தொழிற்சாலைகள், சுரங்கங்கள், குடியிருப்பு மாவட்டங்கள், உயரமான கட்டிடங்கள், பள்ளிகள், பூங்காக்கள் மற்றும் பலவற்றில் மின்சார ஆற்றல் பெறுதல் மற்றும் விநியோக தேவைகளை பூர்த்தி செய்கின்றன. ரிங் நெட்வொர்க் மின்சாரம் மற்றும் முனைய மின்சாரம் வழங்கல் காட்சிகளுக்கு பயன்படுத்த போதுமான பல்துறை, லுகோ உயர் மின்னழுத்த சுவிட்ச் கியரில் சிறந்து விளங்குவதற்கான அளவுகோலை அமைக்கிறது.

அனைத்து உள் கூறுகளும் தேசிய அளவில் மேம்பட்ட தயாரிப்புகள், சிறந்த செயல்திறன் மற்றும் தொடர்புடைய தரங்களுடன் இணங்குகின்றன. அலகு அதன் சிறிய அளவு, குறைந்த எடை, எளிய செயல்பாடு, குறைந்த செயல்பாட்டு சக்தி தேவை, பாதுகாப்பான செயல்பாடு, வசதியான பராமரிப்பு, நம்பகமான தரம், குறைந்தபட்ச தரை இடம், சுவர் ஏற்றக்கூடிய நிறுவல் விருப்பம் மற்றும் தீ அல்லது வெடிப்பு அபாயங்களிலிருந்து விடுபடுவதன் மூலம் வகைப்படுத்தப்படுகிறது. தரவு பகுப்பாய்வு மற்றும் நிபுணர் மதிப்பீடு மூலம், எங்கள் தயாரிப்புகளின் தொழில்நுட்ப அளவுருக்கள் ஒத்த தயாரிப்புகளிடையே சர்வதேச மேம்பட்ட நிலையை அடைந்துள்ளன.

ரம் உட்புற உயர் மின்னழுத்தம் SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியர் இயக்க சூழல்

1.அம்பியண்ட் வெப்பநிலை: -40ºC ~+45ºC;

2. தொடர்புடைய ஈரப்பதம்: தினசரி அர்த்தம் 95%க்கு மேல் இல்லை, மாதாந்திர சராசரி 90%க்கு மேல் இல்லை;

3.ALTITURE: 4000m ஐ விட அதிகமாக இல்லை;

4. நிறுவல் தளம் தீ, வெடிக்கும் ஆபத்து, கடுமையான மாசுபாடு, ரசாயன அரிப்பு அல்லது கடுமையான அதிர்வு ஆகியவற்றிலிருந்து விடுபட வேண்டும்.

ரம் உட்புற உயர் மின்னழுத்தம் SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியர் பண்புகள்

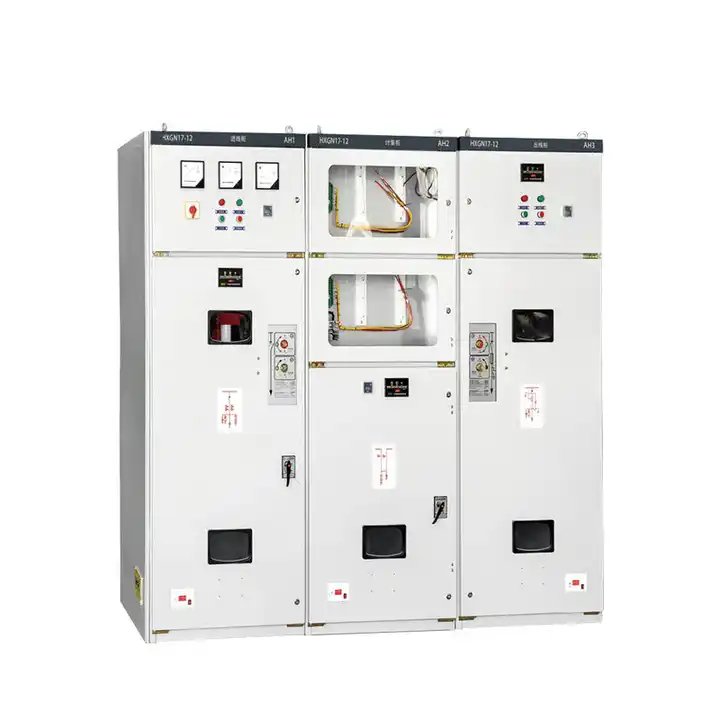

HXGN17 தொடர் பெட்டி-வகை நிலையான உலோக-மூடப்பட்ட சுவிட்ச் கியர் உயர் மின்னழுத்த மின் விநியோக அமைப்புகளில் குறிப்பிடத்தக்க முன்னேற்றத்தைக் குறிக்கிறது. பாரம்பரிய ஹேண்ட்கார்ட் சுவிட்ச் கியர் மற்றும் ஜிஜி -1 (அ) எஃப் வகை சுவிட்ச்கியர் ஆகியவற்றுடன் ஒப்பிடும்போது காப்பு மற்றும் பாதுகாப்பு நிலைகளை மேம்படுத்துவதில் கவனம் செலுத்துவதன் மூலம் இது முற்றிலும் மறுவடிவமைப்பு செய்யப்பட்டுள்ளது. குறிப்பிடத்தக்க மேம்பாடுகளில், உள் கூறுகளில் இடைமுக கட்டமைப்புகள், உறவினர் கிளாப் போர்டுகள் அல்லது காப்பு வாயுக்களைப் பயன்படுத்தாமல் அதிக காப்பு மற்றும் பாதுகாப்பு நிலைகளை அடைவது அடங்கும். இரண்டாம் நிலை சுற்று நெறிப்படுத்தப்பட்டுள்ளது, இரண்டாம் நிலை செருகிகளின் தேவையை நீக்குகிறது.

7.240.5KV மின்சார மின் விநியோக அமைப்புகளில் பயன்பாட்டிற்காக வடிவமைக்கப்பட்ட இந்த சுவிட்ச் கியர் உயர் மின்னழுத்த மின் சாதனங்களை ஏற்றுக்கொள்வதிலும் விநியோகிப்பதிலும் முக்கிய பங்கு வகிக்கிறது. பாதுகாப்பை வலியுறுத்தி, இது "ஐந்து தடுப்பு" தேவைகளுக்கு இணங்குகிறது மற்றும் "340.5KV ஏசி மெட்டல் மூடிய சுவிட்ச்" க்கான IEC298 தரங்களை பூர்த்தி செய்கிறது. கூடுதலாக, இது சர்வதேச அளவில் அங்கீகரிக்கப்பட்ட வரையறைகளான IEC62271-200 மற்றும் IEC62271-100 ஆகியவற்றுடன் ஒத்துப்போகிறது, அதன் நம்பகத்தன்மை மற்றும் உலகளாவிய தரங்களை பின்பற்றுவதை உறுதி செய்கிறது.

ரம் உட்புற உயர் மின்னழுத்தம் SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியர் விவரக்குறிப்பு

பெயர்	அலகு	HXGN15-11 (F)		HXGN15-11 (f, r)

மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி.		11

மதிப்பிடப்பட்ட மின்னோட்டம்	A	630		630

மதிப்பிடப்பட்ட அதிர்வெண்	Hz		50

1 நிமிட சக்தி அதிர்வெண் மின்னழுத்தத்தைத் தாங்குகிறது	கே.வி.		42

மின்னல் உந்துவிசை மின்னழுத்தத்தைத் தாங்குகிறது	கே.வி.		75

மதிப்பிடப்பட்ட சிகரம் மின்னோட்டத்தைத் தாங்குகிறது	தி	50

மதிப்பிடப்பட்ட குறுகிய நேரம் மின்னோட்டத்தைத் தாங்குகிறது	தி	20

சுமை மின்மாற்றி உடைக்கும் திறன் இல்லை	கே.வி.ஏ.		1250

மூடு வளையத்தை உடைக்கும் மின்னோட்டமானது	A

பிரதான சுற்று எதிர்ப்பு	ஒன்று		≤80	≤80

மின்னோட்டத்தை மாற்றவும்	A			1700

மதிப்பிடப்பட்ட குறுகிய சுற்று உடைக்கும் மின்னோட்டம்	தி			31.5

மதிப்பிடப்பட்ட குறுகிய சுற்று தயாரிக்கும் மின்னோட்டம்	தி	50		500

பாதுகாப்பு பட்டங்கள்			ஐபி 3 எக்ஸ்

ரம் உட்புற உயர் மின்னழுத்தம் SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியர் அம்சங்கள்

தொழிற்சாலை படப்பிடிப்பு

பேக்கேஜிங்
