மீடியம் வோல்டேஜ் SF6 முழுமையாக இன்சுலேட்டட் செய்யப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர்

இந்த மீடியம் வோல்டேஜ் SF6 முழுவதுமாக காப்பிடப்பட்ட சீல் செய்யப்பட்ட மின் வளைய முதன்மை அலகு காம்பாக்ட் சுவிட்ச்கியர் லுகாவோவின் முதன்மை தயாரிப்பு ஆகும். முழுமையாக சீல் செய்யப்பட்ட, பராமரிப்பு இல்லாத வடிவமைப்பைக் கொண்டுள்ளது, இது உலகளவில் 12kV, 24kV மற்றும் 36kV மின் கட்டங்களுக்கு மின் விநியோகத்தை வழங்க முடியும். இந்த ரிங் மெயின் யூனிட் CE, ISO மற்றும் IEC போன்ற சர்வதேச சான்றிதழ்களுடன் இணங்குகிறது. ஒரு தொழில்முறை மின் சுவிட்ச் கியர் சப்ளையர் என்ற முறையில், லுகாவோவின் SF6-இன்சுலேட்டட் சுவிட்ச் கியர் அனைத்து உயர் மின்னழுத்த கூறுகளையும் வெளிப்புற சூழலில் இருந்து முற்றிலும் தனிமைப்படுத்துகிறது. அதன் உலோக-மூடப்பட்ட அமைப்பு நிலத்தடி துணை மின்நிலையங்கள் முதல் கடலோர வசதிகள் வரை மிகவும் தேவைப்படும் நிலைமைகளின் கீழ் பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

வழக்கமான திட்ட வரைபடம்:

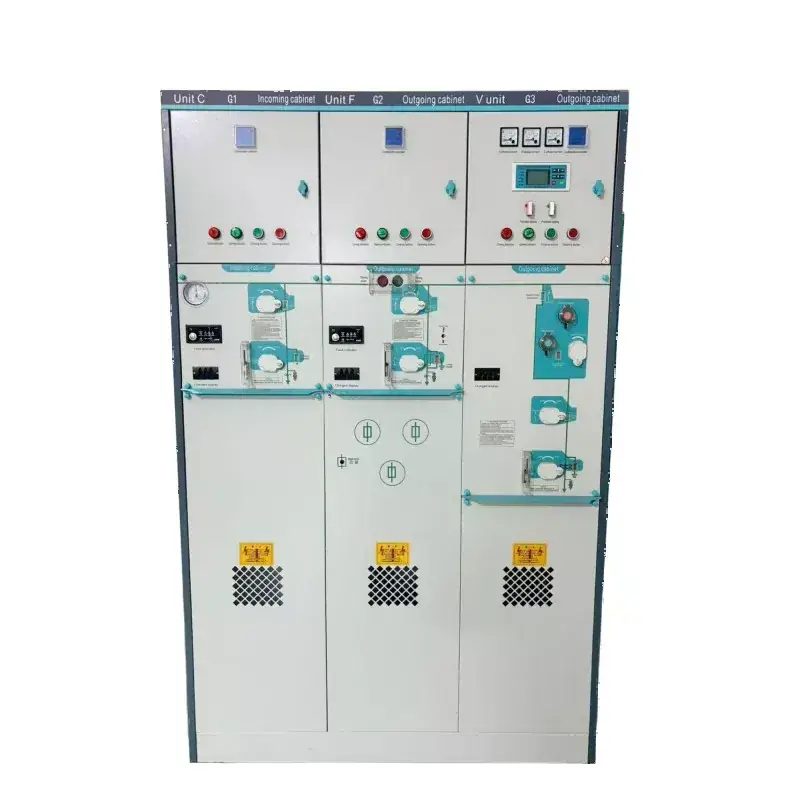

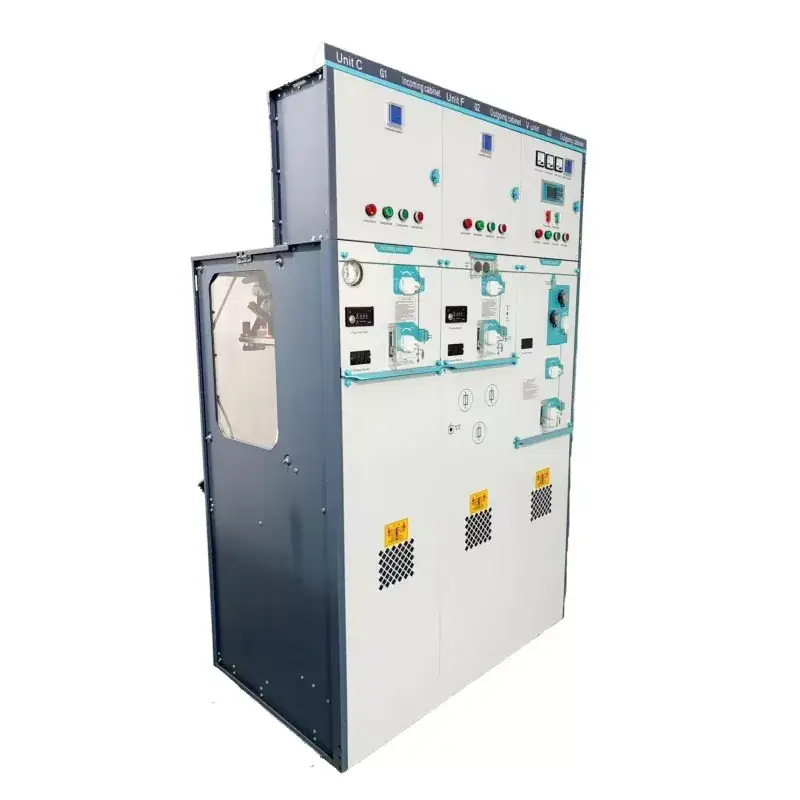

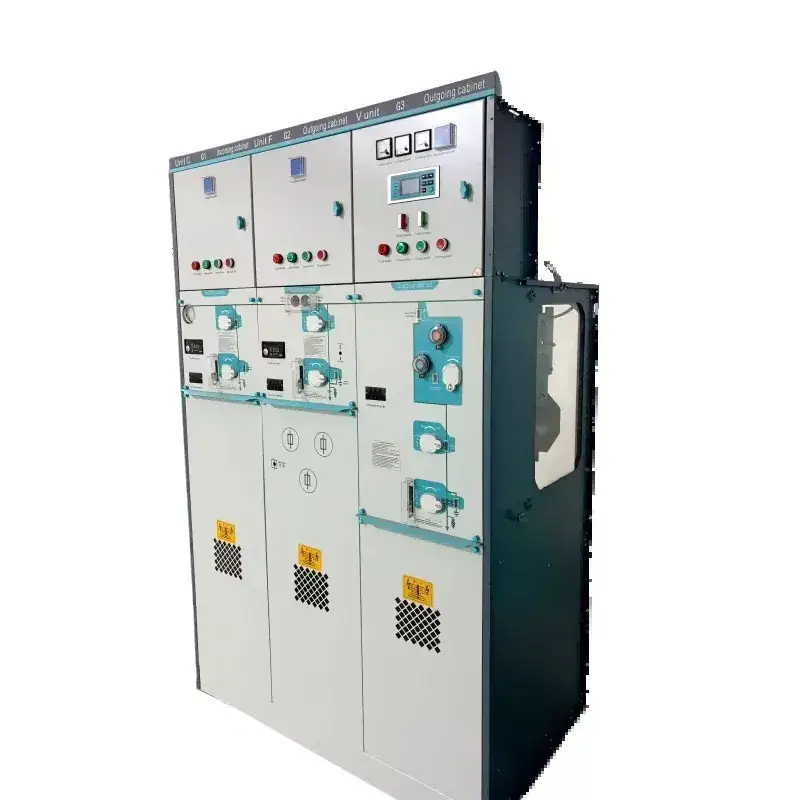

தயாரிப்பு விவரங்கள்:

இந்த மோதிரத்தின் பிரதான அலகு தனித்துவமானது எது?

1. உண்மையான முழு காப்பு வடிவமைப்பு

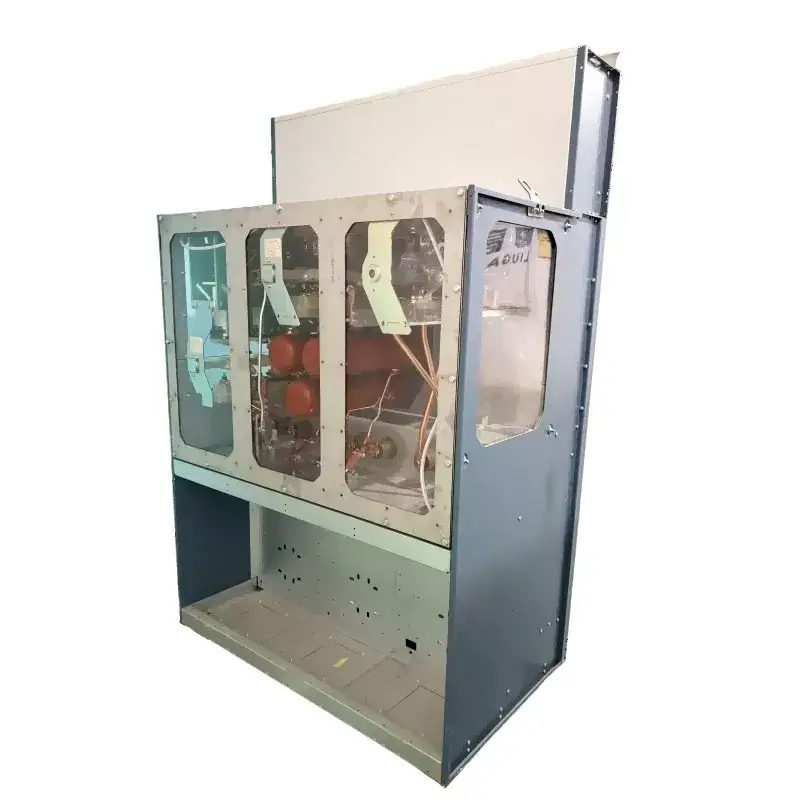

பாரம்பரிய காற்று-இன்சுலேட்டட் ஸ்விட்ச்கியர் போலல்லாமல், லுகாவோவின் மீடியம் வோல்டேஜ் SF6 முழு இன்சுலேடட் சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர் லேசர்-வெல்டட் தொழில்நுட்பத்தைப் பயன்படுத்தி முழுமையாக சீல் செய்யப்பட்ட ஸ்டெயின்லெஸ் ஸ்டீல் டேங்கில் தயாரிக்கப்படுகிறது. சுமை சுவிட்சுகள், வெற்றிட சர்க்யூட் பிரேக்கர்கள், கிரவுண்டிங் சுவிட்சுகள் மற்றும் பிரதான பஸ்பார்கள் உட்பட அனைத்து நேரடி கூறுகளும் SF6 வாயுவால் முழுமையாக சீல் செய்யப்பட்டுள்ளன. இந்த வாயு-இன்சுலேடட் சுவிட்ச் கியர் உயர் பாதுகாப்பு மதிப்பீட்டைக் கொண்டுள்ளது, ஈரப்பதம் மற்றும் ஒடுக்கம், தூசி மற்றும் காற்றில் உள்ள மாசுபாடுகள் போன்ற கடுமையான சூழல்களுக்கு முழுமையாக எதிர்ப்புத் தெரிவிக்கிறது.

2. சிறிய வடிவமைப்பு, சிறிய மற்றும் நேர்த்தியான அளவு: இந்த கச்சிதமான சுவிட்ச் கியர் தரை இடத்தை கணிசமாக குறைக்கிறது. அதன் மட்டு வடிவமைப்பு பல்வேறு கட்டமைப்பு விருப்பங்களை அனுமதிக்கிறது, அதே நேரத்தில் ஒரு சிறிய தடத்தை பராமரிக்கிறது, இது நிலத்தடி மின் விநியோக நெட்வொர்க்குகள், சிறிய துணை மின்நிலையங்கள் மற்றும் விண்வெளி-கட்டுப்படுத்தப்பட்ட தொழில்துறை வசதிகளுக்கு ஏற்றதாக அமைகிறது.

3. பராமரிப்பு-இலவச செயல்பாடு: இந்த முழுமையாக சீல் செய்யப்பட்ட சுவிட்ச் கியர் உயர் மின்னழுத்த கூறுகளை வழக்கமான பராமரிப்பின் தேவையை நீக்குகிறது. எனவே, இந்த SF6-இன்சுலேட்டட் சுவிட்ச் கியருக்கு அதன் 30 வருட வடிவமைப்பு வாழ்க்கையில் எரிவாயு நிரப்புதல் தேவையில்லை.

கிடைக்கக்கூடிய கட்டமைப்புகள்

இந்த மீடியம் வோல்டேஜ் SF6 முழுவதுமாக காப்பிடப்பட்ட சீல் செய்யப்பட்ட மின் வளைய பிரதான அலகு காம்பாக்ட் ஸ்விட்ச்கியர் பல்வேறு பயன்பாட்டுத் தேவைகளை நிவர்த்தி செய்ய, குறிப்பிட்ட வாடிக்கையாளர் தேவைகளின் அடிப்படையில் நெகிழ்வான உள்ளமைவை அனுமதிக்கும் பல செயல்பாட்டு தொகுதிகளுக்கு இடமளிக்கிறது:

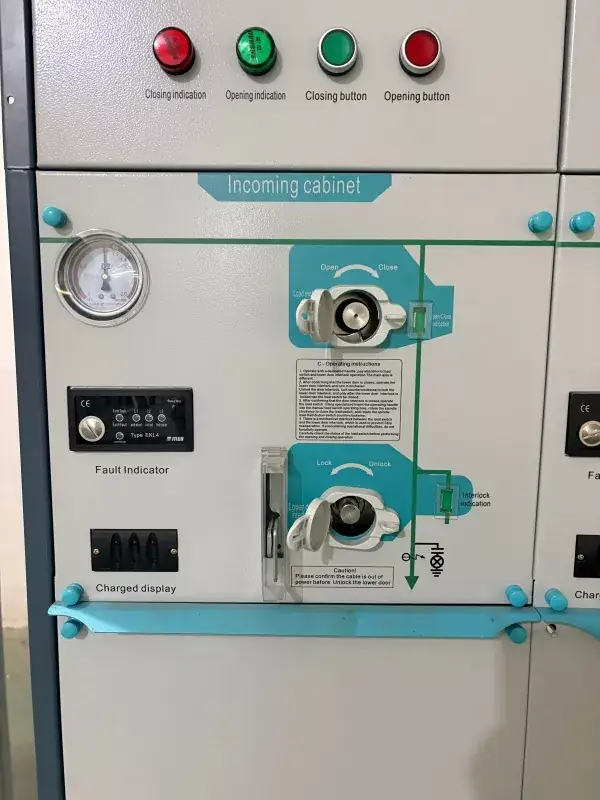

1.  C மாட்யூல் - லோட் ஸ்விட்ச் யூனிட்

   மூன்று-நிலை சுமை சுவிட்சைக் கொண்டுள்ளது (மேக்-பிரேக்-எர்த்)

   மின்மாற்றி பாதுகாப்பு மற்றும் கேபிள் மாறுதல் செயல்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது

   ஒரு ஒருங்கிணைந்த கண்காணிப்பு சாளரத்தின் மூலம் முறிவு நிலை தெரியும்

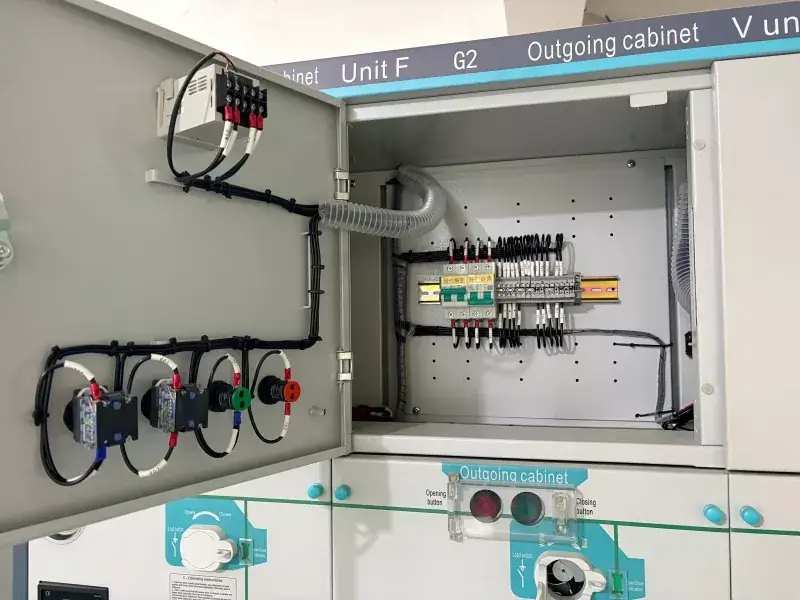

2. எஃப் தொகுதி - எல்பிஎஸ்-ஃப்யூஸ் காம்பினேஷன் யூனிட்

   உருகி அடிப்படையிலான பாதுகாப்புடன் சுமை சுவிட்சை ஒருங்கிணைக்கிறது

   தூண்டுதல் முள் பொறிமுறையின் மூலம் மூன்று-கட்ட ட்ரிப்பிங் செயல்பாட்டை வழங்குகிறது

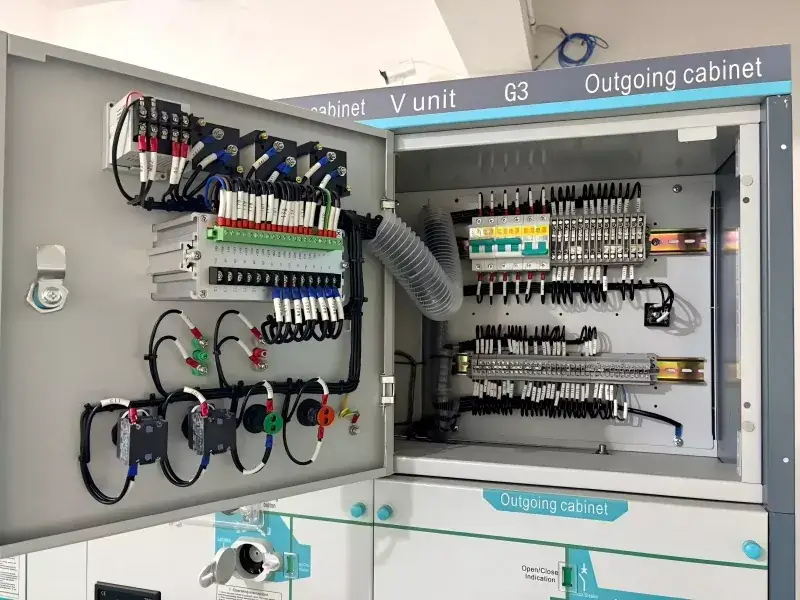

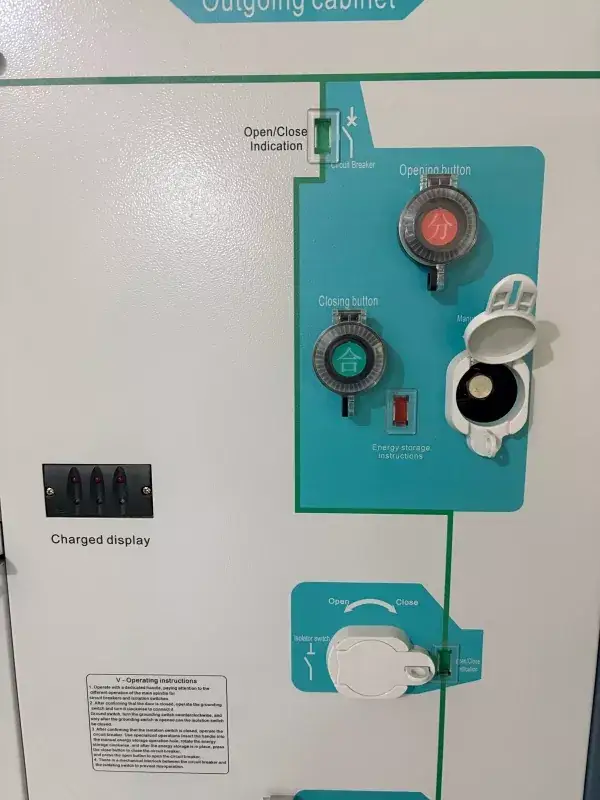

3. V தொகுதி - வெற்றிட சர்க்யூட் பிரேக்கர் அலகு

   கேபிள்கள் மற்றும் மின்மாற்றிகளின் பாதுகாப்பிற்காக ஒரு வெற்றிட சர்க்யூட் பிரேக்கரைப் பயன்படுத்துகிறது

   அடிக்கடி மாறுதல் செயல்பாடுகள் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது

   விருப்பமான ஒருங்கிணைந்த பாதுகாப்பு ரிலேவை ஆதரிக்கிறது

4. டி தொகுதி - நேரடி கேபிள் இணைப்பு

   எந்த மாற்றும் கருவியும் இல்லாமல் நேரடியான கேபிள் இணைப்பை வழங்குகிறது

   மாறாத ஃபீடர்கள் அல்லது பஸ்பார் ரைசர் பயன்பாடுகளுக்கான நோக்கம்

5. எம் தொகுதி - அளவீட்டு அலகு

   அளவீட்டு நோக்கங்களுக்காக மின்னழுத்தம் மற்றும் தற்போதைய மின்மாற்றிகளுடன் பொருத்தப்பட்டுள்ளது

சோதனை முனையங்கள் மற்றும் கருவிகளை ஏற்றுவதற்கான இடைமுகங்கள் ஆகியவை அடங்கும்

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கேள்வி 1: ரிங் மெயின் யூனிட் என்றால் என்ன?

பதில் 1: இந்த மீடியம் வோல்டேஜ் SF6 முழுமையாக காப்பிடப்பட்ட சீல் செய்யப்பட்ட மின் வளைய முதன்மை அலகு காம்பாக்ட் ஸ்விட்ச்கியர் என்பது 12kV, 24kV மற்றும் 36kV மின் விநியோகத்திற்கு ஏற்ற ஒரு சிறிய எரிவாயு-இன்சுலேட்டட் சுவிட்ச்கியர் ஆகும். ரிங் மெயின் யூனிட் SF6 வாயுவைக் கொண்ட முழுமையாக சீல் செய்யப்பட்ட துருப்பிடிக்காத எஃகு தொட்டியைப் பயன்படுத்துகிறது, இது சுமை சுவிட்சுகள் மற்றும் வெற்றிட சர்க்யூட் பிரேக்கர்கள் உட்பட அனைத்து உயர் மின்னழுத்த கூறுகளையும் தனிமைப்படுத்துகிறது.

கேள்வி 2: இந்த வளைய பிரதான அலகுக்கு என்ன கட்டமைப்புகள் உள்ளன?

பதில் 2: இந்த சிறிய சுவிட்ச் கியர் மட்டு கட்டமைப்புகளை வழங்குகிறது:

தொகுதி சி: கேபிள் மற்றும் மின்மாற்றி மாறுதலுக்கான சுவிட்ச் யூனிட்

தொகுதி எஃப்: மின்மாற்றி பாதுகாப்பிற்கான சுவிட்ச்-ஃப்யூஸ் கலவையை ஏற்றவும்

தொகுதி V: அடிக்கடி செயல்படுவதற்கான வெற்றிட சர்க்யூட் பிரேக்கர்

தொகுதி D: மாறாத ஃபீடர்களுக்கான நேரடி கேபிள் இணைப்பு

தொகுதி எம்: மின்னழுத்தம் மற்றும் தற்போதைய மின்மாற்றிகளுடன் கூடிய அளவீட்டு அலகு

கேள்வி 3: இந்த ரிங் மெயின் யூனிட்டை எதிர்காலத்தில் விரிவாக்க முடியுமா?

பதில் 3: ஆம், கூடுதல் வளைய பிரதான அலகு தொகுதிகள் எரிவாயு-இன்சுலேட்டட் பஸ்பார் இணைப்பிகளைப் பயன்படுத்தி இணைக்கப்படலாம்.

கேள்வி 4: என்ன பாதுகாப்பு அம்சங்கள் சேர்க்கப்பட்டுள்ளன?

பதில் 4: மெக்கானிக்கல் இன்டர்லாக்ஸ், இன்டர்னல் ஆர்க் வகைப்பாடு, அழுத்தம் வெளியீடு, கிரவுண்டிங் சுவிட்ச்.

கேள்வி 5: டெலிவரி நேரம் என்ன?

பதில் 5: நிலையான கட்டமைப்புகள் கையிருப்பில் உள்ளன; தனிப்பயனாக்கப்பட்ட மாதிரிகள் தோராயமாக 20 நாட்கள் ஆகும். அவசர தேவைகளுக்கு, தயவுசெய்து அணுகவும்
