12KV ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல்

12KV ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் Liugao தயாரித்தது. HXGN15-12 மெட்டல்-கிளாட் ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர், அறிவார்ந்த வகை, மூன்று-கட்ட ஏசி அமைப்பில் 12kV மதிப்பிடப்பட்ட மின்னழுத்தத்துடன், 50Hz என மதிப்பிடப்பட்ட அதிர்வெண்ணில் பயன்படுத்த வடிவமைக்கப்பட்டுள்ளது. , மற்றும் 630A இன் மதிப்பிடப்பட்ட மின்னோட்டம். இது ரிங் நெட்வொர்க் மின்சாரம் மற்றும் கதிர்வீச்சு முனைய மின்சாரம் ஆகியவற்றின் நோக்கத்திற்காக உதவுகிறது, குறிப்பாக கேபிள் லைன் பிரித்தல் மற்றும் கிளை இணைப்பு காட்சிகளில். இந்த சுவிட்ச் கியர் SF6 எரிவாயு இன்சுலேடிங் மல்டிலூப் பவர் யூனிட் மற்றும் ஃபீடர் டெர்மினல் சாதனத்துடன் பொருத்தப்பட்டுள்ளது. (FTU) கொரியாவில் இருந்து இறக்குமதி செய்யப்பட்டது.குறிப்பாக, ரிமோட் சிக்னலிங், டெலிமெட்ரி, ரிமோட் கண்ட்ரோல் மற்றும் ஃபால்ட் கரண்ட் கண்டறிதல் போன்ற மேம்பட்ட செயல்பாடுகளை இது கொண்டுள்ளது.முதன்மையாக ஒரு விநியோக தன்னியக்க அமைப்பாகப் பயன்படுத்தப்படுகிறது, இது நகர மின் விநியோக சுமை மையங்கள் மற்றும் கேபிள் விநியோக பயன்பாடுகளுக்கு பயனுள்ளதாக நிரூபிக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

லியுகாவோ, ஒரு முன்னணி உயர் மின்னழுத்த சுவிட்ச் கியர் சப்ளையர், கேபினெட் கட்டமைப்பானது ஒரு அசெம்பிளி வகையாகும், இது நிலைத்தன்மை, நம்பகத்தன்மை மற்றும் வசதியான அசெம்பிளி ஆகியவற்றை வழங்குகிறது. இது ரிங் நெட் யூனிட்டாக உள்ளமைக்க போதுமான பல்துறை திறன் கொண்டது மற்றும் பல்வேறு இணைப்பு முறைகளை ஆதரிக்கிறது.

கச்சிதமான அளவு, இலகுரக, சிறிய தடம் மற்றும் நிறுவ எளிதானது, ரிங் மெயின் யூனிட் அதன் வடிவமைப்பில் செயல்திறன் மற்றும் எளிமைக்கு முன்னுரிமை அளிக்கிறது.

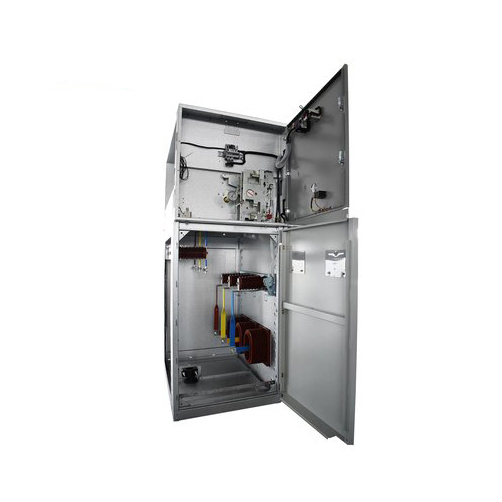

தனித்தனி பார்பார், சுவிட்ச் மற்றும் கட்டுப்பாட்டு அறைகள் இந்த அலகு கொண்டுள்ளது, ஒவ்வொன்றும் பாதுகாப்பான நிலையில் பராமரிக்கப்படுகின்றன. ஆபரேட்டர்கள் மற்றும் பராமரிப்புப் பணியாளர்களின் தனிப்பட்ட பாதுகாப்பை உறுதி செய்வதற்காக அமைச்சரவை மற்றும் அதன் கூறுகள் இரண்டும் உன்னிப்பாக அடித்தளமாக உள்ளன.

ரிங் மெயின் யூனிட் FN12-12D மற்றும் FN25-12D சுமை சுவிட்சுகளுடன் இணக்கமாக உள்ளது, அதன் கட்டமைப்பில் நெகிழ்வுத்தன்மை மற்றும் தகவமைப்புத் தன்மையை வழங்குகிறது.

மேம்பட்ட மற்றும் நம்பகமான மெக்கானிக்கல் இன்டர்லாக் அமைப்புடன், யூனிட் ஐந்து எதிர்ப்பு பாதுகாப்பின் கடுமையான தேவைகளை பூர்த்தி செய்கிறது, அதன் செயல்பாட்டில் மேம்பட்ட பாதுகாப்பு மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

12KV ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் இயங்கும் சூழல்

1. காற்று வெப்பநிலை: அதிகபட்ச வெப்பநிலை: +40℃; குறைந்தபட்ச வெப்பநிலை:-35℃

2. ஈரப்பதம்: மாதாந்திர சராசரி ஈரப்பதம் 95%; தினசரி சராசரி ஈரப்பதம் 90% .

3. கடல் மட்டத்திலிருந்து உயரம்: அதிகபட்ச நிறுவல் உயரம்: 2500மீ

4. சுற்றுப்புற காற்று அரிக்கும் மற்றும் எரியக்கூடிய வாயு, நீராவி போன்றவற்றால் வெளிப்படையாக மாசுபடவில்லை.

5. அடிக்கடி வன்முறை குலுக்கல் இல்லை.

12KV ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் சிறப்பியல்புகள்

இந்த அலகு அடைப்பு, கதவு மற்றும் மேல் அறை ஒரு முழுமையான தெளிப்பு செயலாக்கத்திற்கு உட்படுகிறது, இது ஒரு பாதுகாப்பு மற்றும் சீரான பூச்சுக்கு உறுதியளிக்கிறது. அனைத்து கேபினட்களிலும் ஒரு முக்கிய கிரவுண்டிங் பஸ்பார் இடம்பெற்றுள்ளது, இது அமைச்சரவைக்கு அருகில் நெருங்கிய இணைப்பை எளிதாக்குகிறது. கிரவுண்டிங் சுவிட்சுகள் மற்றும் இன்டர்லாக்கிங் பாகங்கள் உள்ளிட்ட உலோகக் கூறுகள், தரையிறங்கும் பஸ்பாருடன் துல்லியமாக இணைக்கப்பட்டுள்ளன. தொடர்ச்சியை உறுதி செய்வதற்காக திருகுகள் மூலம் இணைக்கப்பட்ட பகுதிகளுக்கு இடையே செப்பு பின்னல் இணைப்புகள் பயன்படுத்தப்படுகின்றன.

வாயு வெளியீட்டை நிர்வகிப்பதற்கும் உள் எரியும் வளைவுகளைத் தடுப்பதற்கும், அமைச்சரவையின் பின்புறத்தில் ஒரு அழுத்த நிவாரண கதவு நிலைநிறுத்தப்பட்டுள்ளது. மேல் பலகை திருகுகள் மூலம் பாதுகாப்பாக சரி செய்யப்பட்டது, பஸ் இணைப்புக்கு வெளியில் இருந்து எளிதாக திறக்க அனுமதிக்கிறது. மேல் துணை சாதனங்கள் அறை டெர்மினல்கள் மற்றும் பிற கூறுகளை நிறுவுவதற்கான நெகிழ்வுத்தன்மையை வழங்குகிறது. சிறிய அறையை உயர்த்துவதன் மூலம், ரிலே பாதுகாப்பை திறமையாக அடைய முடியும்.

குறிப்பிடத்தக்க வகையில், லோட் பிரேக் ஸ்விட்ச் மற்றும் கிரவுண்டிங் ஸ்விட்ச் ஒரு பிளாக்-டைப் இன்டர்லாக்கைப் பயன்படுத்துகின்றன, அதே சமயம் கிரவுண்டிங் சுவிட்ச் மற்றும் கதவு ஒரு வலுக்கட்டாயமான இன்டர்லாக்கைப் பயன்படுத்துகின்றன. ஒரு குறிப்பிட்ட வரிசை படிகளைப் பின்பற்றி-கதவை மூடுவது, கிரவுண்டிங் சுவிட்சை ஆன் செய்வது மற்றும் சுமை இடைவேளை சுவிட்சை மூடுவது-தானியங்கி இன்டர்லாக் அடையப்படுகிறது. இந்த தொடர்ச்சியான செயல்பாடு தவறுகளைத் தடுக்கவும், கணினியின் ஒட்டுமொத்த பாதுகாப்பை மேம்படுத்தவும் உதவுகிறது.

12KV ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் பேனல் விவரக்குறிப்பு

இல்லை.	பொருள்		அலகு	அளவுரு
1	அதிகபட்ச கணினி மின்னழுத்தம்		கே.வி	12	15	24	40.5
1	மதிப்பிடப்பட்ட மின்னழுத்தம்		கே.வி	7.2,11	13.8,15	17.5, 20, 22	30, 33, 36
2	கணக்கிடப்பட்ட மின் அளவு		A	630/1250
3	மதிப்பிடப்பட்ட அதிர்வெண்		ஹெர்ட்ஸ்	50/60
4	1 நிமிட மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	கட்டம் கட்டம், பூமிக்கு கட்டம்	கே.வி	42	48	55	85
		எலும்பு முறிவு	கே.வி	48	55	65	95
5	மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும்	கட்டம் கட்டம், பூமிக்கு கட்டம்	கே.வி	75	90	125/150	170
		எலும்பு முறிவு	கே.வி	85	105	150/160	185
6	குறுகிய காலம் மின்னோட்டத்தைத் தாங்கும்	பிரதான சுற்று	kA	25/2வி
		புவி சுற்று	kA	25/2வி
7	மின்னோட்டத்தை தாங்கும் என மதிப்பிடப்பட்டது (உச்சம்)		kA	63			50
8	மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம்		A	1300-1700
9	மதிப்பிடப்பட்ட சுமை சுற்று மின்னோட்டத்தை உருவாக்குகிறது		A	630
10	மதிப்பிடப்பட்ட கேபிள்(வரி) சார்ஜிங் பிரேக்கிங் கரண்ட்		A	அக்டோபர்-50
11	சுமை மின்மாற்றி உடைக்கும் மின்னோட்டம் இல்லை		A	20
12	எர்த்திங் தவறுதலில் கேபிள் சார்ஜ் மின்னோட்டத்தை உடைக்கிறது		A	100			80
13	மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் (உச்சம்)		kA	20
14	மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் (உச்சம்)		kA	63			50
15	பாதுகாப்பு நிலை			IP4X
16	சுமை இடைவெளி சுவிட்ச் வாழ்க்கை		முறை	5000
17	பூமிக்கு மாறுதல் வாழ்க்கை		முறை	5000
