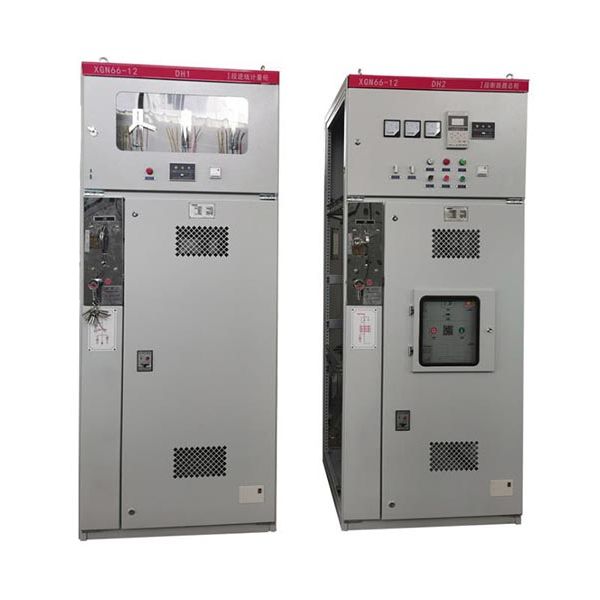

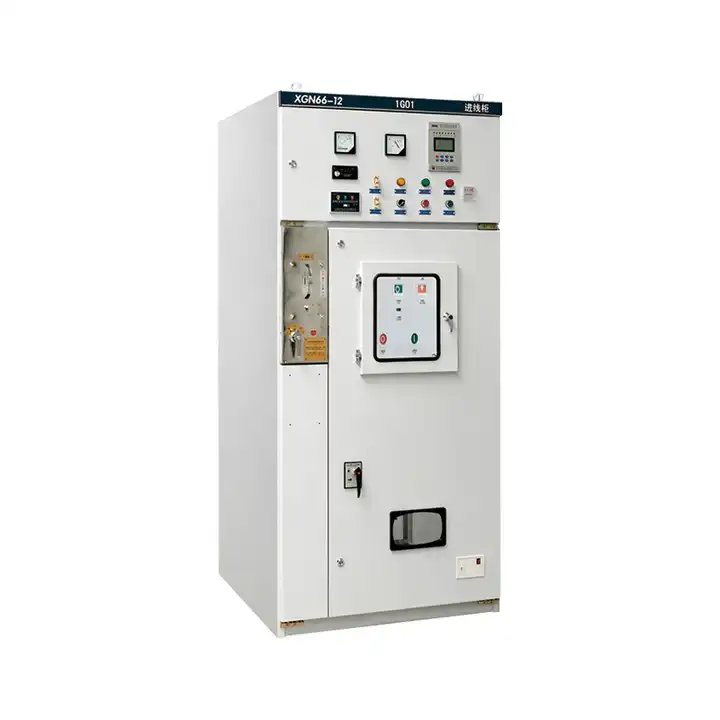

13.8KV MV HV AIR இன்சுலேட்டட் சுவிட்ச் கியர்

லுகாவோ ஒரு பிரத்யேக 13.8 கி.வி எச்.வி ஏர் இன்சுலேட்டட் ஸ்விட்ச் கியர் உற்பத்தியாளராகும், இது எக்ஸ்ஜிஎன் 66-12 நடுத்தர மின்னழுத்த ஏசி சுவிட்ச் கியரை வழங்குகிறது. 3.6KV-35KV மூன்று-கட்ட ஏசி 50/60 ஹெர்ட்ஸ் அமைப்புக்காக குறிப்பாக வடிவமைக்கப்பட்ட இந்த நிலையான வகை உலோக-மூடப்பட்ட சுவிட்ச் கியர் சக்தி ஆற்றலின் திறமையான வரவேற்பையும் விநியோகத்தையும் எளிதாக்குகிறது. உயர் மின்னழுத்த சுவிட்ச் கியரில் நம்பகமான மற்றும் அதிநவீன தீர்வுகளுக்கு லுகாவோவை நம்புங்கள், மின்னழுத்த பயன்பாடுகளின் வரம்பில் உகந்த செயல்திறனை உறுதி செய்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

லுகாவோ பெருமையுடன் ஒரு முதன்மை உயர் மின்னழுத்த சுவிட்ச் கியர் சப்ளையராக நிற்கிறார், XGN66-12 நிலையான வகை மூடிய சுவிட்ச் கியரை அதிநவீன தொழில்நுட்பத்தின் சுருக்கமாக அறிமுகப்படுத்துகிறார். சிறப்பிற்கான எங்கள் அர்ப்பணிப்பு இந்த மேம்பட்ட சுவிட்ச் கியரில் பிரதிபலிக்கிறது, இது உயர் மின்னழுத்த பயன்பாடுகளில் நம்பகத்தன்மை மற்றும் செயல்திறனின் மிக உயர்ந்த தரத்தை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளது. உயர் மின்னழுத்த சுவிட்ச் கியர் உலகில் அளவுகோலை அமைக்கும் புதுமையான தீர்வுகளுக்கு லுகாவோவை நம்புங்கள். இந்த புதிய தலைமுறை உயர் மின்னழுத்த மின் தயாரிப்பு ஜிபி 3906 மற்றும் எலக்ட்ரிக் துறையின் டிஎல்டி 404 உள்ளிட்ட தேசிய தரங்களுடன் தடையின்றி ஒத்துப்போகிறது, அதே நேரத்தில் ஏசி மெட்டல்-மூடப்பட்ட சுவிட்ச் கியர் மற்றும் 1 கி.வி முதல் 52 கே.வி வரையிலான கட்டுப்பாட்டு உபகரணங்களுக்கான கடுமையான சர்வதேச தரமான IEC62271 ஐ சந்திக்கிறது.

இந்த சுவிட்ச் கியர் அதன் சிறிய வடிவமைப்பைக் கொண்டு ஒரு புதிய தரத்தை அமைக்கிறது, வழக்கமான சுவிட்ச் கியருடன் ஒப்பிடும்போது 50% இடத்தை மட்டுமே எடுத்துக்கொள்கிறது. சர்க்யூட் பிரேக்கர், ஒரு முக்கிய அங்கம், விதிவிலக்கான நம்பகத்தன்மை மற்றும் செயல்திறனைக் கொண்டுள்ளது, அதன் நம்பகத்தன்மை மற்றும் எளிமைக்காக அறியப்பட்ட ஒரு வலுவான "ஐந்து எதிர்ப்பு" இன்டர்லாக் பொறிமுறையைக் கொண்டுள்ளது.

3.6 கி.வி, 7.2 கி.வி மற்றும் 12 கி.வி மூன்று-கட்ட ஏசி 50 ஹெர்ட்ஸ் ஒற்றை பஸ் பிரிவுகளில் உட்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்ட இந்த சுவிட்ச் கியர் மின் ஆற்றலை தடையின்றி ஏற்றுக்கொள்வதற்கும் விநியோகிப்பதற்கும் உதவுகிறது. அதன் மல்டிஃபங்க்ஸ்னல் திறன்கள், சுற்று கட்டுப்பாடு, பாதுகாப்பு மற்றும் கண்காணிப்பு ஆகியவற்றை உள்ளடக்கியது, மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், உயரமான கட்டிடங்கள் மற்றும் வளைய நெட்வொர்க் பெட்டிகளில் கூட மோதிர முக்கிய அலகுகளுடன் கூடிய பல்வேறு அமைப்புகளில் வரிசைப்படுத்துவதற்கு இது பல்துறை அளிக்கிறது.

தேசிய மற்றும் சர்வதேச தரநிலைகளை கடைப்பிடிப்பதற்கான அர்ப்பணிப்பு, உயர் மின்னழுத்த சுவிட்ச் கியர் உலகில் நம்பகமான, உயர் செயல்திறன் மற்றும் தொழில்நுட்ப ரீதியாக மேம்பட்ட தீர்வை வழங்குவதற்கான லுகாவோவின் அர்ப்பணிப்பை அடிக்கோடிட்டுக் காட்டுகிறது.

13.8 கி.வி எம்.வி எச்.வி ஏர் இன்சுலேட்டட் ஸ்விட்ச் கியர் இயக்க சூழல்

1. அதிகபட்ச வெப்பநிலையைப் பயன்படுத்துங்கள் 40 டிகிரிக்கு மிகாமல், குறைந்தபட்சம் -25 டிகிரிக்கு மேல் இல்லை

2. உறவினர் ஈரப்பதம்: தினசரி சராசரி 95% க்கும் அதிகமாக இல்லை, மாதாந்திர சராசரி 90% க்கும் அதிகமான உயரத்திற்கு 1000 மீட்டருக்கு மிகாமல் (காலப்போக்கில் உற்பத்தியாளரை அணுக முடியும்)

3. தீ, வெடிப்பு, கனரக மாசுபாடு, ரசாயன அரிப்பு மற்றும் கடுமையான அதிர்ச்சி தளங்கள் இல்லை.

13.8KV MV HV AIR இன்சுலேட்டட் சுவிட்ச் கியர் பண்புகள்

வெல்டிங் இல்லாத கூடியிருந்த கட்டமைப்பான க்யூபிகல், உயர் இயந்திர வலிமையையும் ஒரு கலை தோற்றத்தையும் காட்டுகிறது, இது உயர் மின்னழுத்த சுவிட்ச் கியருக்கு ஏற்ற தீர்வாக அமைகிறது.

பின்புற மேல் பகுதி GN30-12 ரோட்டரி துண்டிப்பு சுவிட்சுக்கு அர்ப்பணிக்கப்பட்டுள்ளது, அதே நேரத்தில் கீழ் பகுதி GN19-12C துண்டிப்பு சுவிட்சுக்கு இடமளிக்கிறது. மெக்கானிக்கல் இன்டர்லாக் சாதனம், குறிப்பிட்ட நடைமுறைகளைப் பின்பற்றி இயக்கப்படுகிறது, உயர் மின்னழுத்த சுவிட்ச் கியருக்குள் உள்ள பணியாளர்கள் மற்றும் உபகரணங்களுக்கு நம்பகமான பாதுகாப்பு பாதுகாப்பை உறுதி செய்கிறது.

பயன்படுத்தப்பட்ட பிரதான சுவிட்ச் ஒரு மோனோபிளாக் வகையாகும், இது Zn63-12 (VS1-12) மற்றும் VD4-12 போன்ற விருப்பங்களை வழங்குகிறது, இது உயர் மின்னழுத்த சுவிட்ச் கியரின் பல்துறை மற்றும் செயல்பாட்டை மேம்படுத்துகிறது.

பிரதான சுவிட்சுகள், துண்டிப்பாளர்கள் மற்றும் க்யூபிகல் கதவுகளுக்கு இடையில் இன்டர்லாக்ஸில் ஒரு கட்டாய இயந்திர பூட்டுதல் முறையைப் பயன்படுத்துதல், இந்த அமைப்பு 'ஐந்து-ஆதாரம்' இன்டர்லாக் செயல்பாட்டை பூர்த்தி செய்கிறது. இந்த அம்சம் ரிங் பிரதான அலகு மூலம் சீரற்ற சேர்க்கைகளை அனுமதிக்கிறது, உயர் மின்னழுத்த சுவிட்ச் கியரின் செயல்பாட்டில் மேம்பட்ட நெகிழ்வுத்தன்மை மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

13.8KV MV HV AIR இன்சுலேட்டட் சுவிட்ச் கியர் விவரக்குறிப்பு

சுவிட்ச் கியரின் முக்கிய தொழில்நுட்ப அளவுருக்கள் மற்றும் கூறு மாதிரிகள்

இல்லை.	உருப்படி	அலகு	தொழில்நுட்ப அளவுருக்கள்
1	மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி.	3.6,7.2,12
2	மதிப்பிடப்பட்ட சக்தி அதிர்வெண் மின்னழுத்தத்தைத் தாங்குகிறது	கே.வி.	தரை, அதே: 42; எலும்பு முறிவு: 45
3	மதிப்பிடப்பட்ட மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்குகிறது	கே.வி.	தரை, அதே: 75; எலும்பு முறிவு: 85
4	வீத அதிர்வெண்	Hz	50
5	மதிப்பிடப்பட்ட மின்னோட்டம்	A	6,301,250
6	மதிப்பிடப்பட்ட குறுகிய சுற்று உடைக்கும் மின்னோட்டம் (உச்ச)	கே.வி.	20,25,31.5
7	மதிப்பிடப்பட்ட குறுகிய சுற்று நிறைவு மின்னோட்டம் (உச்ச)	கே.வி.	50,63,80.
8	மதிப்பிடப்பட்ட டைனமிக் நிலையான மின்னோட்டம் (உச்ச)	கே.வி.	50,63,80
9	மின்னல் மின்சார நிலையான மின்னோட்டம் 4 எஸ் (ஆர்.எம்.எஸ்)	கே.வி.	20,25,31.5
10	பாதுகாப்பு வகுப்பு	聽	1p2x
11	பரிமாணங்கள் (w மூளை டி மூளை எச்)	மிமீ	900x1000x2300
12	எடை	கிலோ	-600

Zn63-12 வகை வெற்றிட சர்க்யூட் பிரேக்கரின் முக்கிய தொழில்நுட்ப அளவுருக்கள்

இல்லை.	உருப்படி	அலகு	தொழில்நுட்ப அளவுருக்கள்
1	மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி.	12
2	மதிப்பிடப்பட்ட மின்னோட்டம்	A	6,301,250
3	மதிப்பிடப்பட்ட குறுகிய சுற்று உடைக்கும் மின்னோட்டம்	கே.வி.	20,25,31.5
4	மதிப்பிடப்பட்ட குறுகிய சுற்று நிறைவு மின்னோட்டம்	தி	50,63,80
5	மதிப்பிடப்பட்ட குறுகிய காலத்தைத் தாங்கும் மின்னோட்டத்தை (4 எஸ் பயனுள்ள மதிப்பு)	தி	20.25,31.5
6	மதிப்பிடப்பட்ட சிகரம் மின்னோட்டத்தைத் தாங்குகிறது (உச்ச)	தி	50,63,80
7	மெக்கானிகலிஃப்	நேரம்	10000
8	குறுகிய கால முறிவு தற்போதைய முறிவு நேரங்கள் என மதிப்பிடப்பட்டது	நேரம்	50
9	மதிப்பிடப்பட்ட இயக்க வரிசை		of-0.3S-C IS-180S-C O.
10	தலை தூரத்தை தொடர்பு கொள்ளுங்கள்	மிமீ	11 ± 1
11	தொடர்பு தொடர்பு பக்கவாதம்	மிமீ	4 ± 0.5
12	இடைமுக மைய தூரம்	மிமீ	210
13	திறந்த வேகம்	எம்/கள்	1.2 ± 0.2
14	நிறைவு வேகம்	எம்/கள்	0.6 ± 0.2
15	திறக்கும் நேரம்	எம்.எஸ்	≤60
16	நிறைவு நேரம்	எம்.எஸ்	≤75
17	மூன்று - கட்ட திறப்பு ஒத்திசைவு	எம்.எஸ்	≤2
18	மூடும் பவுன்ஸ்	எம்.எஸ்	≤2
19	வளைய எதிர்ப்பு	ஒன்று	≤45
20	தொடர்பு தலையின் திரட்டப்பட்ட அனுமதிக்கக்கூடிய உடைகள் தடிமன்	மிமீ	3
