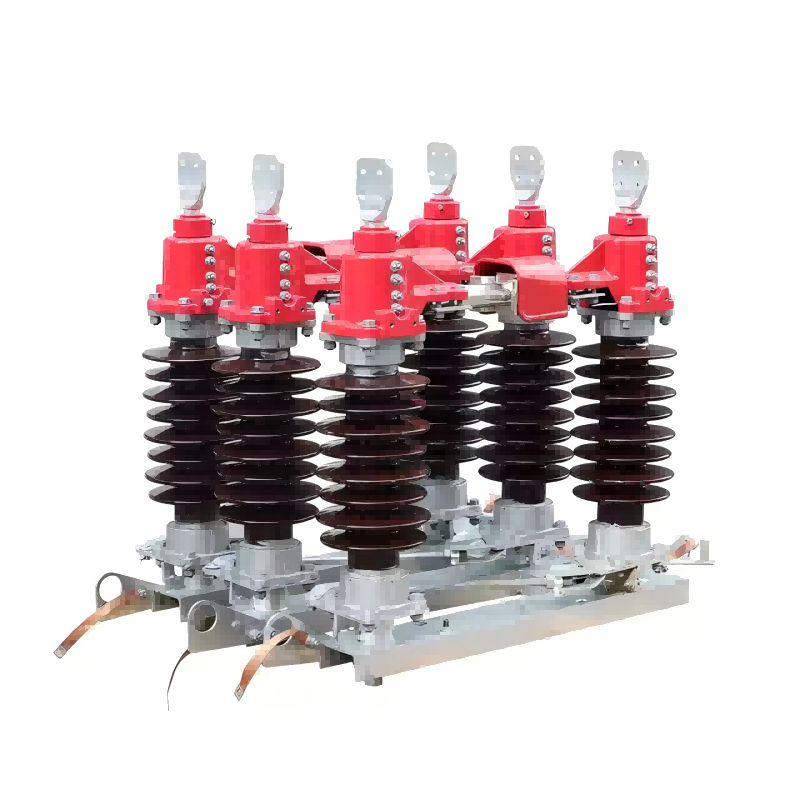

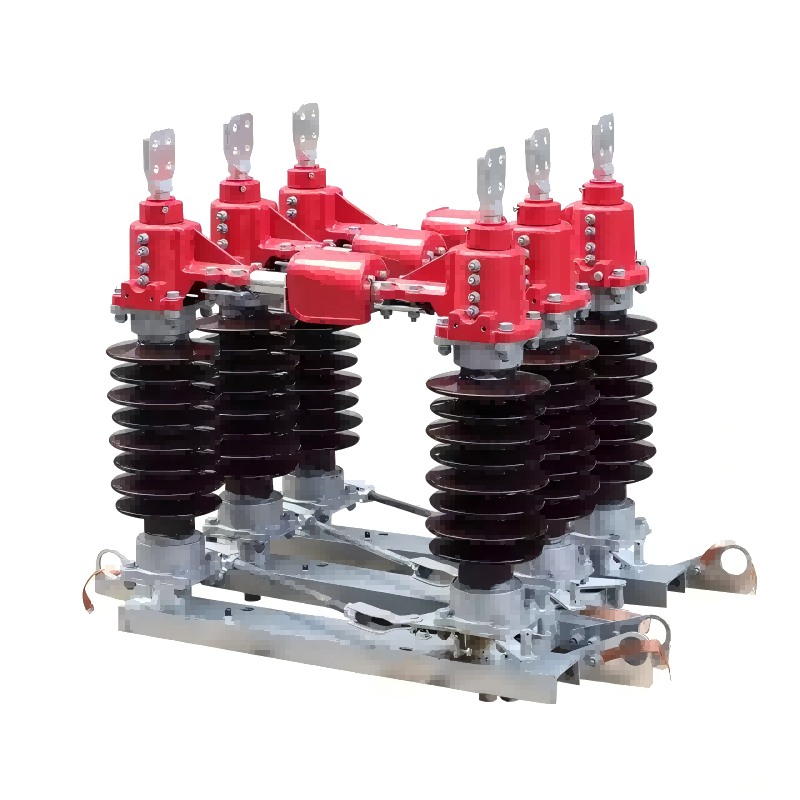

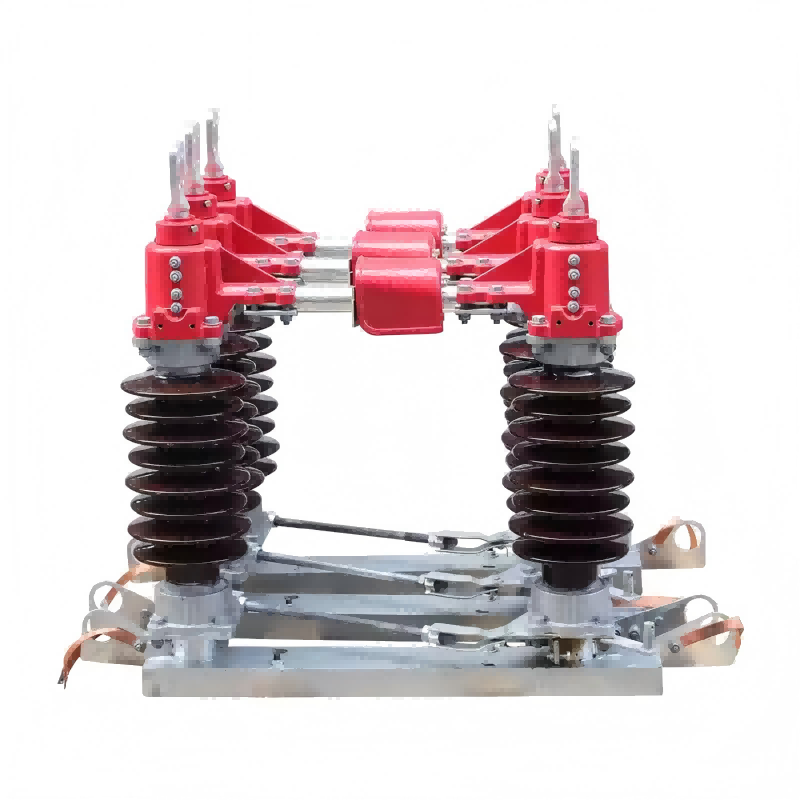

GW4 35KV வெளிப்புற செங்குத்து செயல்பாட்டு வகை மூன்று-கட்ட துண்டிப்பு சுவிட்ச் உயர்-மின்னழுத்த மின் அமைப்புகளின் முக்கிய அங்கமாகும். இது ஒரு மைய சுழலும் பிளேடுடன் மூன்று-துருவ வடிவமைப்பைக் கொண்டுள்ளது, இது கையேடு அல்லது சக்தி-இயக்கப்படும் சுற்று இணைப்பு மற்றும் துண்டிக்க அனுமதிக்கிறது. இது அதே பிரதான சுவிட்ச் திறப்பு மற்றும் நிறைவு செயல்பாட்டைப் பயன்படுத்துகிறது. நிறுவலின் போது, இடது மற்றும் வலது தொடர்புகள் ஒரே பக்கத்தில் 90 டிகிரி சுழற்றப்படுகின்றன. பூமி சுவிட்ச் முதலில் சுழற்றப்பட்டு, பின்னர் நேராக செருகப்படுகிறது. பிரதான பிளேடு தாமிரத்தால் ஆனது, அடர்த்தியான வெள்ளி பூசப்பட்ட தொடர்புகளுடன். இது பல அடுக்கு கடத்தும் முனைய கட்டமைப்பை ஒரு நெகிழ்வான இணைப்பியுடன் ஒரு கிரவுண்டிங் கருவியுடன் இணைக்கிறது. கிரவுண்டிங் கருவி அலுமினிய அலாய் கடத்தும் குழாய்களால் கட்டப்பட்டுள்ளது, அடர்த்தியான வெள்ளி பூசப்பட்ட செப்பு தொடர்புகள் மற்றும் வெளிப்படும் உலோக பாகங்கள் சூடான-டிப் கால்வனேற்றப்பட்டவை. உயர்தர பொருட்கள் மற்றும் மேம்பட்ட வடிவமைப்பைப் பயன்படுத்தி, இது விதிவிலக்கான சுற்றுச்சூழல் தகவமைப்புத் தன்மையை வழங்குகிறது, இது வலுவான காற்று மற்றும் பலத்த மழை போன்ற கடுமையான வெளிப்புற நிலைமைகளைத் தாங்கும் திறன் கொண்டது.

இயக்க சூழல்

1. சுற்றுப்புற வெப்பநிலை: -30 ° C-+40 ° C;

2. உயரம்: 2000 மீட்டருக்கு மேல் இல்லை (சிறப்புத் தேவைகளைக் கொண்ட தயாரிப்புகளை வழங்க முடியும்);

3. காற்றின் வேகம்: 34 மீ/வி க்கு மேல் இல்லை;

4. நிறுவல் தளம் எரியக்கூடிய பொருட்கள், வெடிப்பு அபாயங்கள், வேதியியல் அரிப்பு மற்றும் கடுமையான அதிர்வு ஆகியவற்றிலிருந்து விடுபட வேண்டும்;

5. தூண் இன்சுலேட்டரின் மாசு நிலை: பொதுவான வகை நிலை 0, மற்றும் மாசு எதிர்ப்பு வகை நிலை II ஆகும்.
