132KV வெளிப்புற உயர் மின்னழுத்த துண்டிக்கும் சுவிட்ச்

LuGao பெருமையுடன் 132KV வெளிப்புற உயர் மின்னழுத்த துண்டிக்கும் சுவிட்சுகளின் அர்ப்பணிப்புள்ள தயாரிப்பாளராக முன்னணியில் உள்ளது. மூன்று-கட்ட ஏசி 50 ஹெர்ட்ஸ் மின் அமைப்புகளில் வெளிப்புற பயன்பாட்டிற்காக குறிப்பாக வடிவமைக்கப்பட்டுள்ளது, இந்த அத்தியாவசிய சாதனம் சுமை இல்லாத நிலையில் உயர் மின்னழுத்த சுற்றுகளை திறம்பட ஆன் அல்லது ஆஃப் செய்கிறது. சர்க்யூட் பராமரிப்பின் போது பஸ் பார், பிரேக்கர் அல்லது பிற உயர் மின்னழுத்த மின் உபகரணங்களிலிருந்து மின்னோட்டத்தைத் துண்டிப்பதில் முக்கியப் பங்கு வகிக்கும் அதே வேளையில், தடையற்ற சார்ஜிங் அல்லது சர்க்யூட்டை மாற்றுவதற்கு இது உதவுகிறது. புதுமை மற்றும் நம்பகத்தன்மைக்கான LuGao இன் அர்ப்பணிப்பு உயர் மின்னழுத்த துண்டிக்கும் சுவிட்சுகளின் துறையில் பிரகாசிக்கிறது. செயல்திறன் தரநிலைகளை மறுவரையறை செய்யும் தைரியமான முன்னேற்றங்களுக்கு LuGao ஐத் தேர்ந்தெடுக்கவும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

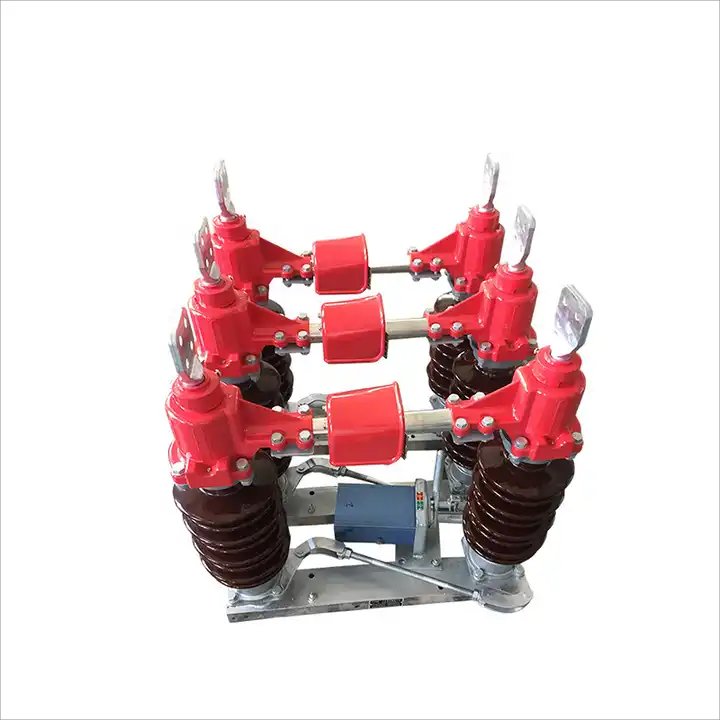

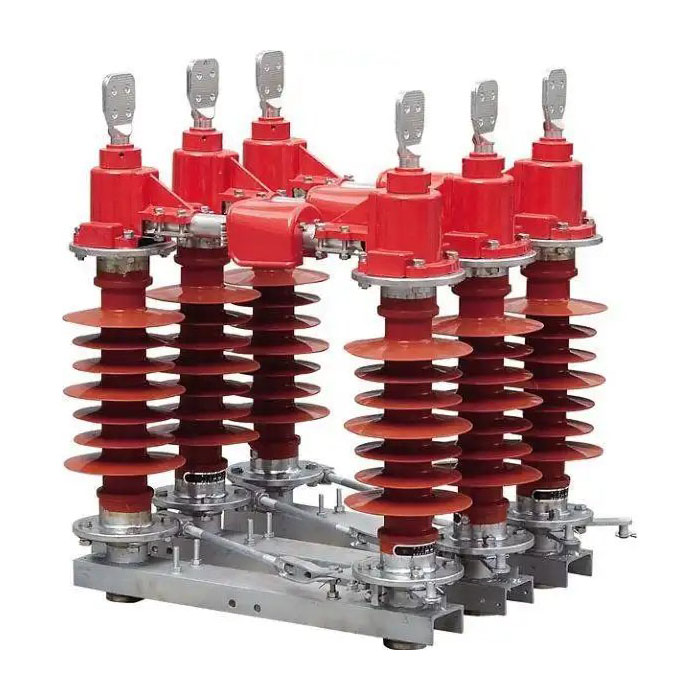

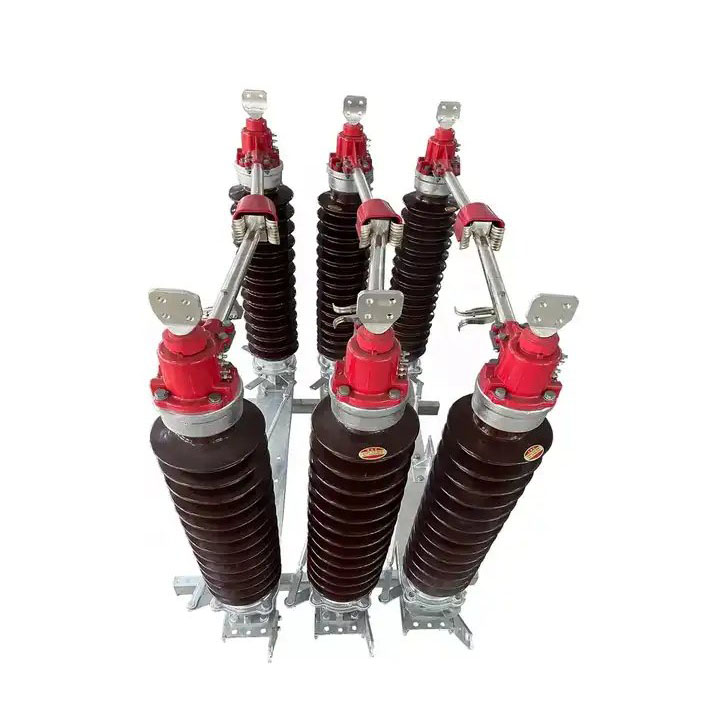

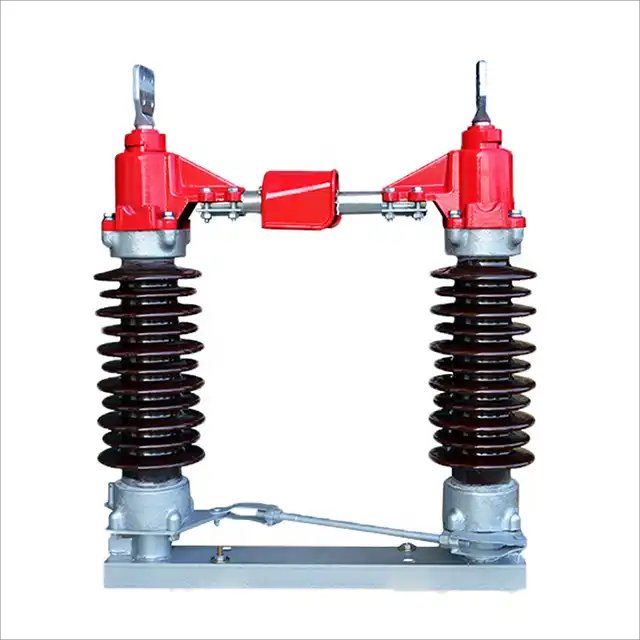

Lugao ஒரு 132KV வெளிப்புற உயர் மின்னழுத்தம் துண்டிக்கும் சுவிட்ச் சப்ளையர். GW4 வெளிப்புறத் துண்டிக்கும் ஸ்விட்ச் ஒரு தளம், ஒரு இன்சுலேடிங் ஸ்ட்ரட், ஒரு கடத்தும் பகுதி மற்றும் ஒரு இயக்க பொறிமுறையைக் கொண்டுள்ளது. ஒவ்வொரு கம்பத்திலும் இரண்டு தூண்கள் பொருத்தப்பட்டுள்ளன, மேலும் ஒவ்வொரு தூணின் மேல் முனையிலும் கடத்தும் கத்தி பொருத்தப்பட்டுள்ளது. கத்தியின் தொடர்புகள் இரண்டு தூண்களின் நடுவில் அமைந்துள்ளன. தூண்களின் கீழ் முனைகளில், தாங்கி சட்டைகள் நிறுவப்பட்டுள்ளன. இயக்க பொறிமுறையால் இயக்கப்படும், கத்தியை கிடைமட்டமாக 90° சுழற்றுவதன் மூலம் திறப்பதற்கும் மூடுவதற்கும் உள்ள தேவைகளை பூர்த்தி செய்ய முடியும். வெளிப்புற துண்டிக்கும் சுவிட்ச் மூன்று-கட்ட ஏசி 50 ஹெர்ட்ஸ் மின் அமைப்புகளில் பயன்படுத்த வடிவமைக்கப்பட்டுள்ளது, இது சுற்றுவட்டத்தில் சுமை இல்லாதபோது உயர் மின்னழுத்த சுற்றுகளை இயக்க/ஆஃப் செய்ய அனுமதிக்கிறது. சர்க்யூட் பராமரிப்பின் போது பஸ் பார், பிரேக்கர் அல்லது வேறு ஏதேனும் உயர் மின்னழுத்த மின் சாதனங்களுடன் மின்னோட்டத்தைத் துண்டிக்கவும் இது பயன்படுகிறது.

Lu Gao 132KV வெளிப்புற உயர் மின்னழுத்தம் துண்டிக்கும் சுவிட்ச் இயக்க சூழல்

1. உயரம்: 3000m க்கு மேல் இல்லை;

2. சுற்றுப்புற காற்று வெப்பநிலை: மேல் வரம்பு 40C, குறைந்த வரம்பு -25C;

3. காற்றின் வேகம் 35m/s ஐ விட அதிகமாக இல்லை;

4. நிலநடுக்கத்தின் தீவிரம் 8 டிகிரிக்கு மேல்;

5. மாசு நிலை வகுப்பு II ஐ விட அதிகமாக இல்லை;

6. பனிக்கட்டியின் தடிமன் 10மிமீக்கு மேல் இல்லை;

7. நிறுவல் தளம் எரியக்கூடிய மற்றும் வெடிக்கும் அபாயங்கள், இரசாயன அரிப்பு மற்றும் கடுமையான அதிர்வு ஆகியவற்றிலிருந்து விடுபட வேண்டும்.

Lu Gao 132KV வெளிப்புற உயர் மின்னழுத்தம் துண்டிக்கும் ஸ்விட்ச் விவரக்குறிப்பு

வகை		GW4-40.5	GW4-72.5	GW4-126	GW4-126G	GW4-145
மதிப்பிடப்பட்ட மின்னழுத்தம் kV		40.5	72.5	126	126	145
மதிப்பிடப்பட்ட மின்னோட்டம் ஏ		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
குறுகிய நேரம் மின்னோட்டத்தைத் தாங்கும் ( rms) kA		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40(46)	40(46)	40(46)		40(46)
உச்சநிலை மின்னோட்டத்தை தாங்கும் (உச்சம்) kA		50 80	50 80	50 80	50 80	50 80
		100(104)	100(104)	100(104)		100(104)
மதிப்பிடப்பட்ட குறுகிய கால மின் அதிர்வெண் தாங்கும் மின்னழுத்தம் ( rms ) kV	ஒவ்வொருவருக்கும்	80	140	185	185	275
				-230
	இடைவெளிகளுக்கு இடையில்	110	160	210	210	315
				-265
லைட்டிங் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் (உச்சம்) கே.வி	ஒவ்வொருவருக்கும்	185	325	450	450	650
				-550
	இடைவெளிகளுக்கு இடையில்	215	375	520	550	750
				-630
முனையத்தின் கிடைமட்ட விசை N		550	735-750	1000	1000	1500
		-750
சிக்னல் கம்பத்தின் எடை கிலோ		80	200	240	300	3
