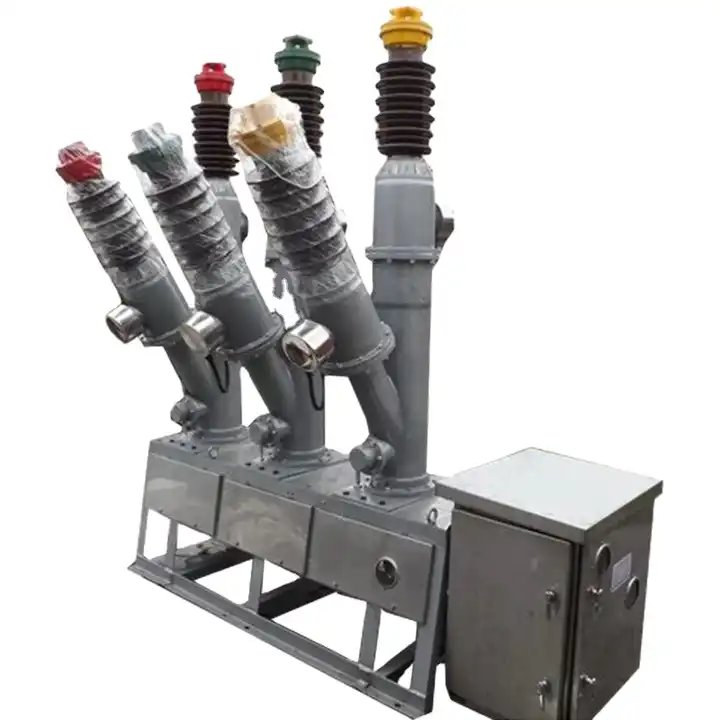

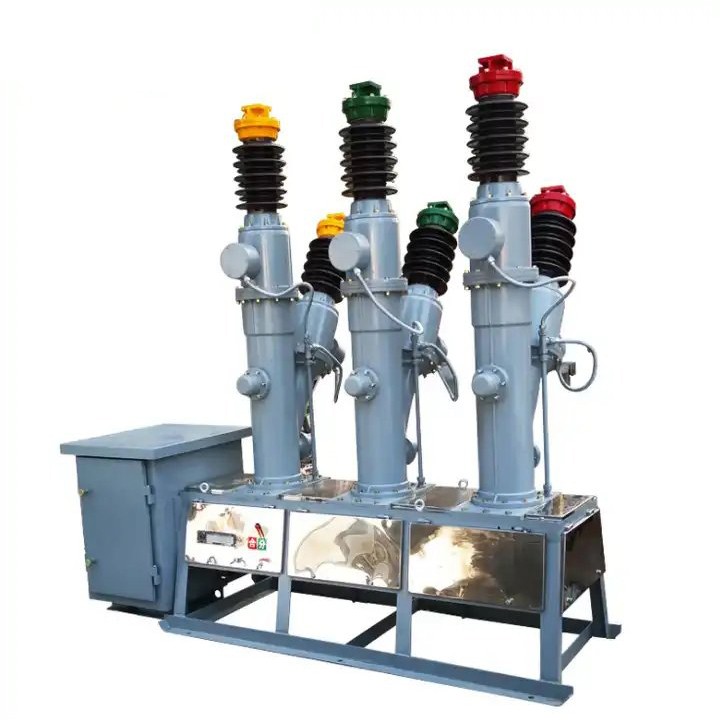

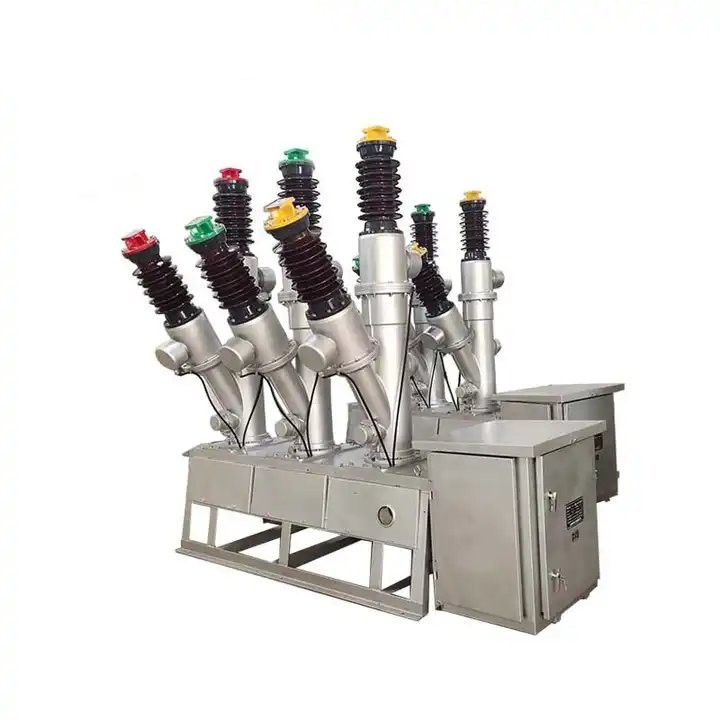

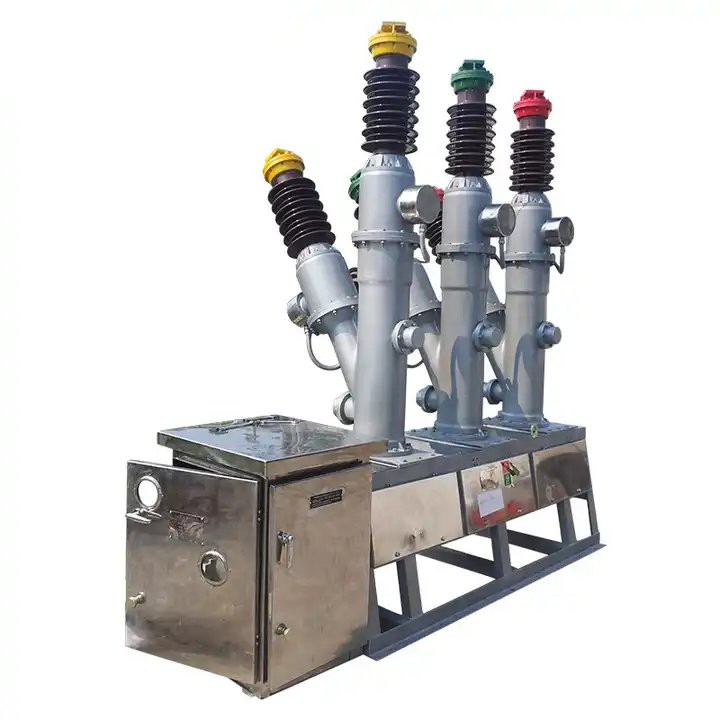

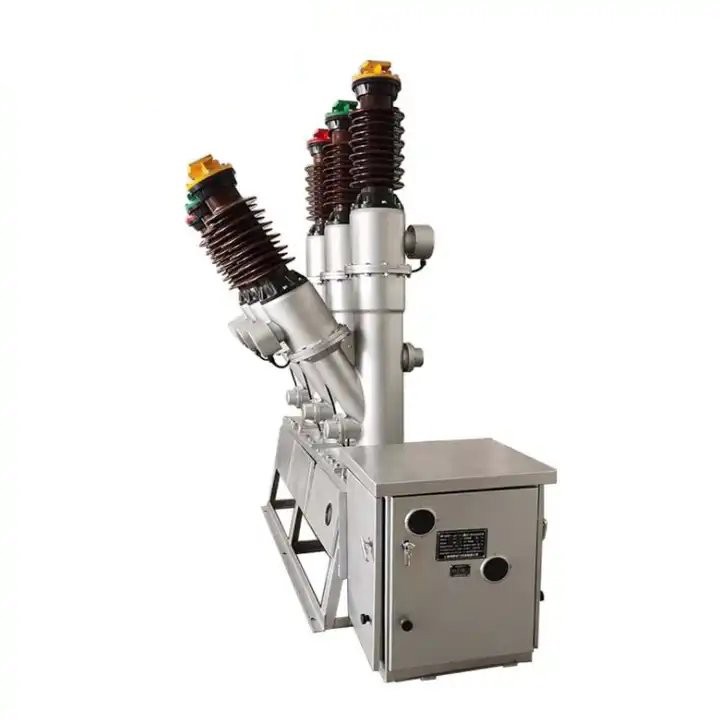

40.5 கி.வி உயர் மின்னழுத்த வெளிப்புற எஸ்.எஃப் 6 கேஸ் சர்க்யூட் பிரேக்கர்

லுகாவ் ஒரு பிரத்யேக 40.5 கி.வி உயர் மின்னழுத்த வெளிப்புற எஸ்.எஃப் 6 கேஸ் சர்க்யூட் பிரேக்கர் உற்பத்தியாளர், எஸ்.எஃப் 6 கேஸ் சர்க்யூட் பிரேக்கர் பி.டி.எஸ் முழுமையாக மூடப்பட்ட கட்டமைப்பாக நிற்கிறது, மேலும் இரண்டாம் நிலை முறுக்கு என்பது காப்பு செயல்திறனை உறுதி செய்வதற்காக எபோக்சி பிசின் வார்ப்பு உடலில் சீல் வைக்கப்பட்டுள்ளது. LW8-40.5Y SF6 சர்க்யூட் பிரேக்கர் 3000 செயல்பாடுகளைத் தாண்டி ஒரு சேவை வாழ்க்கையுடன் ஒரு வலுவான பொறிமுறையைக் கொண்டுள்ளது, நீண்டகால நம்பகத்தன்மையை உறுதி செய்கிறது. 1%.ஏதட்டியாக, உள்ளமைக்கப்பட்ட தற்போதைய மின்மாற்றி ஒரு முழுமையான கட்டமைப்பை ஏற்றுக்கொள்கிறது, உகந்த காப்பு செயல்திறனை உறுதி செய்வதற்காக எபோக்சி பிசின் வார்ப்பில் இரண்டாம் நிலை முறுக்கு சீல் வைக்கப்பட்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

லுகாவோ 40.5 கி.வி உயர் மின்னழுத்த வெளிப்புற எஸ்.எஃப் 6 கேஸ் சர்க்யூட் பிரேக்கர் சப்ளையர். இது கட்டுப்பாடு மற்றும் பாதுகாப்பின் நோக்கத்திற்கு உதவுகிறது மற்றும் தொடர்பு பிரேக்கர்கள் மற்றும் மின்தேக்கி வங்கிகளைத் திறப்பதற்கும் மூடுவதற்கும் பயன்படுத்தப்படலாம், அளவீட்டு மற்றும் பாதுகாப்பு செயல்பாடுகளுக்கான தற்போதைய மின்மாற்றியைச் சேர்க்க விருப்பத்துடன். சர்க்யூட் பிரேக்கரில் ஒரு CT14-வகை வசந்த இயக்க பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது, மேலும் இது "ஏசி உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்" என்ற தலைப்பில் தேசிய தரமான GB1984-89 மற்றும் "உயர்-வோல்டேஜ் ஏசி சர்க்யூட் பிரேக்கர்" வெளியீட்டில் குறிப்பிடப்பட்டுள்ள சர்வதேச எலக்ட்ரோடெக்னிகல் கமிஷன் தரநிலைகள் IEC56 ஆகிய இரண்டையும் பின்பற்றுகிறது.

40.5 கி.வி உயர் மின்னழுத்த வெளிப்புற எஸ்.எஃப் 6 கேஸ் சர்க்யூட் பிரேக்கர் இயக்க சூழல்

1. உயரம்: 2500 க்கு மேல் இல்லை; மீட்டர்; பீடபூமி 4000 மீட்டர்;

2. சுற்றுப்புற வெப்பநிலை: -30 ° C-+40 ° C (சிறப்பு தேவைகள் -40 ° C-+40 ° C);

3. உறவினர் ஈரப்பதம்: தினசரி சராசரி 95% க்கும் அதிகமாக இல்லை, மாத சராசரி 90% (25 ° C) க்கு மேல் இல்லை;

4. காற்றின் வேகம்: 35 மீ/வி க்கு மேல் இல்லை; மாசு நிலை நான்; பீங்கான் ஸ்லீவின் தவழும் தூரம் 1050 மிமீ (1320 மிமீ) (பெயரளவு தவழும் தூரம் 25 மிமீ/கி.வி.

5. சன்ஷைன்: 0.1w/cm;

40.5 கி.வி உயர் மின்னழுத்தம் வெளிப்புற எஸ்.எஃப் 6 கேஸ் சர்க்யூட் பிரேக்கர் விவரக்குறிப்பு

இல்லை விளக்கம்		தொழில்நுட்ப அளவுருக்கள்
1	மதிப்பிடப்பட்ட மின்னழுத்தம், கே.வி.	72.5			126	145	252
3	மதிப்பிடப்பட்ட அதிர்வெண், Hz	50/60
4	மதிப்பிடப்பட்ட மின்னோட்டம், அ	1600 ~ 4000					3150 ~ 4000
	1 நிமிட சக்தி அதிர்வெண் மின்னழுத்தத்தைத் தாங்குகிறது	140		230		265	460
	மின்னல் உந்துவிசை மின்னழுத்தத்தைத் தாங்குகிறது	325		550		650	1050
5	குறுகிய சுற்று உடைத்தல் என மதிப்பிடப்பட்டது	25 ~ 40					40 ~ 63
	நடப்பு, கா
7	மதிப்பிடப்பட்ட குறுகிய சுற்று உடைத்தல்	63 ~ 100					100 ~ 157.5
	தற்போதைய (உச்ச), கா
8	மதிப்பிடப்பட்ட குறுகிய காலம், கள்	3	3			3	3
	மதிப்பிடப்பட்ட கட்டத்திற்கு வெளியே உடைக்கும் மின்னோட்டம்	10	10			10	10
	மதிப்பிடப்பட்ட கேபிள் (வரி) சார்ஜிங்	10	31.5			50	125
	மின்னோட்டத்தை உடைக்கும்
	மதிப்பிடப்பட்ட வாயு அழுத்தம், MPa	0.4 0.5				0.5	0.6
	செயல்பாட்டு வரிசை	O-0.3S-CO- 180S-CO
	SF6 எரிவாயு கசிவு வீதம் (வருடத்திற்கு)	≤1%
14	பல மரபணுக்களில் முதல்	1.5		1.55		1.5	1.3
	பிரதான வளைய எதிர்ப்பு, μΩ	≤40		≤45		≤45	≤50
	ஹீட்டர் மின்னழுத்தம்	AC220
	கட்டுப்பாட்டு சுற்று மற்றும் சமிக்ஞை சுற்று மின்னழுத்தம்	DC220, DC230
	மோட்டார் மின்னழுத்தம்	DC220, DC230

40.5 கி.வி உயர் மின்னழுத்தம் வெளிப்புற எஸ்.எஃப் 6 கேஸ் சர்க்யூட் பிரேக்கர் அம்சங்கள்

தொழிற்சாலை படப்பிடிப்பு

பேக்கேஜிங்
