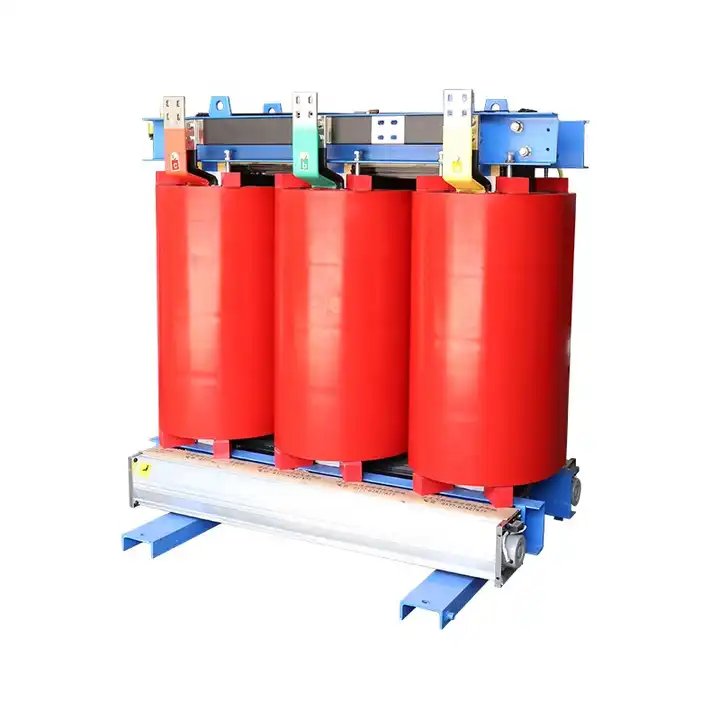

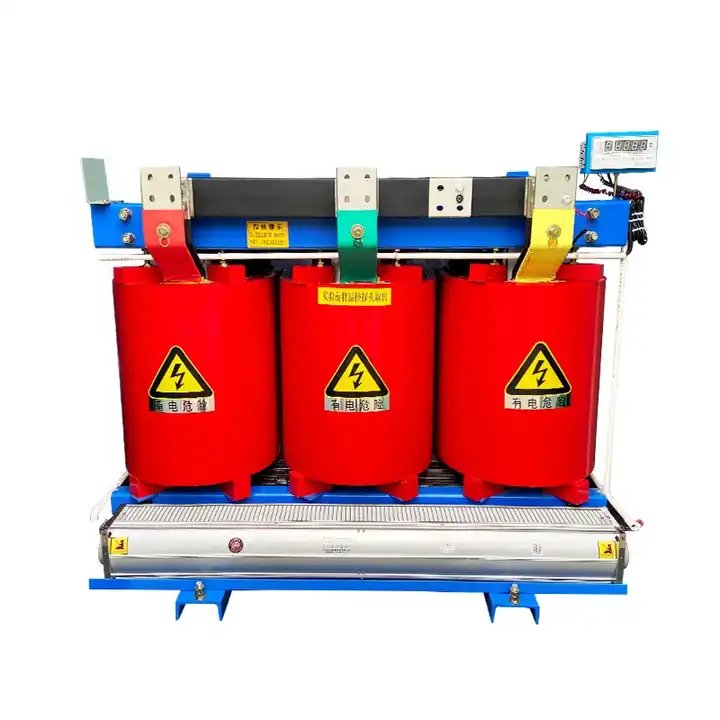

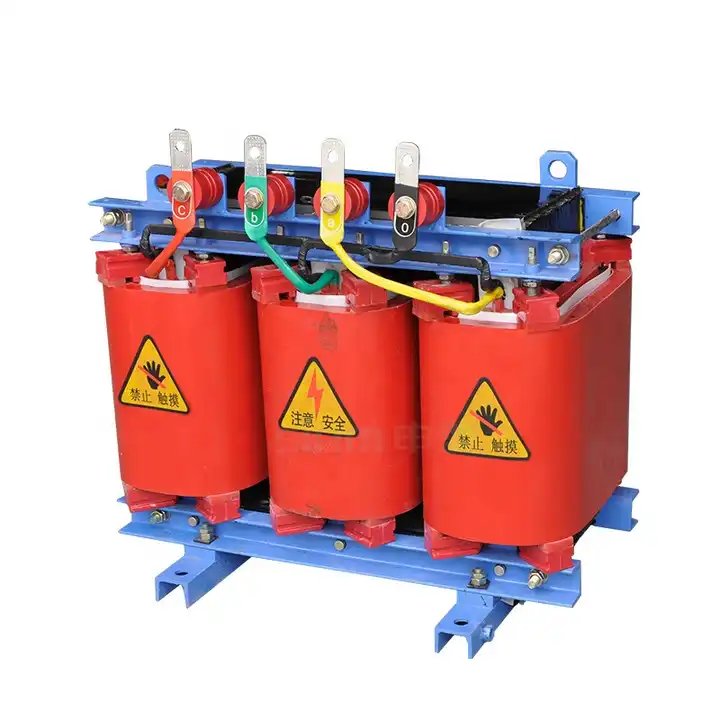

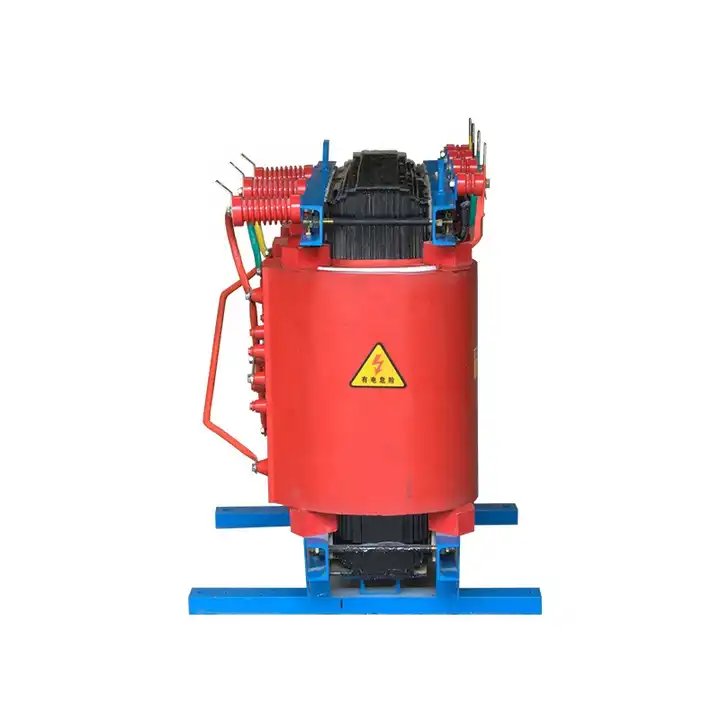

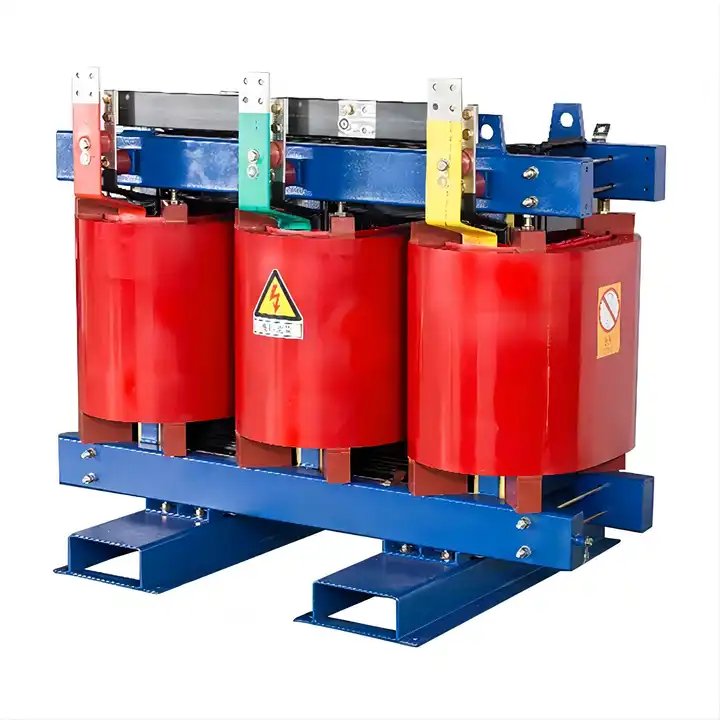

35KV உயர் அதிர்வெண் வயர் உலர் வகைகள் ஆற்றல் மின்மாற்றிகள்

லு காவோ 35KV உயர் அதிர்வெண் வயர் உலர் வகைகளின் மின்மாற்றிகள் உற்பத்தியாளர்கள், IEC726 மற்றும் GB/T10228-1997 தரநிலைகளுக்கு இணங்க உலர் வகை மின்மாற்றி, அதன் ஈர்க்கக்கூடிய பண்புக்கூறுகளால் வகைப்படுத்தப்படுகிறது. குறைந்த இழப்பு, கச்சிதமான மற்றும் இலகுரக கட்டுமானம் மட்டுமின்றி, குறைந்த இரைச்சல் நிலை, ஈர-தடுப்பு, அதிக இயந்திர வலிமை, சுடர் எதிர்ப்பு, வலுவான சுமை திறன் மற்றும் குறைந்த அளவிலான பகுதி வெளியேற்றம் ஆகியவை இதில் அடங்கும். இந்த மின்மாற்றிகள் பவர் டிரான்ஸ்மிஷன் மற்றும் விநியோக அமைப்புகளில், குறிப்பாக கனரக சுமை மையங்கள் மற்றும் கடுமையான தீ பாதுகாப்பு தேவைகள் உள்ள இடங்களில் பரவலான பொருந்தக்கூடிய தன்மையைக் கண்டறிந்து, அவை பல்வேறு செயல்பாட்டு சூழல்களுக்கு பல்துறை மற்றும் நம்பகமான தேர்வாக அமைகின்றன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

லு காவோ ஒரு உலர் வகை மின்மாற்றி சப்ளையர்கள், இணைக்கப்படாத சுருள் உலர் வகை மின்மாற்றி அதன் பன்முக குணங்களுக்காக தனித்து நிற்கிறது, பாதுகாப்பு, நம்பகத்தன்மை, ஆற்றல் திறன், தீ பாதுகாப்பு மற்றும் வெடிப்பு எதிர்ப்பு அம்சங்களுக்கு வலுவான முக்கியத்துவம் அளிக்கிறது. எளிமையான பராமரிப்பு. உலர் வகை மின்மாற்றியின் செயல்திறன், துல்லியமாக வடிவமைக்கப்பட்ட சுருள் அமைப்பு மற்றும் வெற்றிட செறிவூட்டல் சிகிச்சை செயல்முறை மூலம் மேலும் மேம்படுத்தப்படுகிறது, இது பகுதியளவு வெளியேற்றத்திற்கு நோய் எதிர்ப்பு சக்தியை உறுதிசெய்கிறது மற்றும் அதன் முழு ஆயுட்காலம் முழுவதும் காப்பு அளவுகளில் எந்த குறைவையும் தடுக்கிறது. நேஷனல் மெக்கானிக்கல் & இன்டஸ்ட்ரியல் பீரோ மற்றும் நேஷனல் பவர் கம்பெனி ஆகிய இரண்டின் கடுமையான தகுதிச் செயல்முறைகள், உலர் வகை மின்மாற்றியின் தேசிய தரநிலைகளுடன் இணங்குவதை அடிக்கோடிட்டுக் காட்டுகிறது.

இந்த உலர் வகை மின்மாற்றியானது கடுமையான தீயணைப்புத் தேவைகள், ஏற்ற இறக்கமான சுமைகள், காற்றோட்டம் இல்லாமை, வரையறுக்கப்பட்ட இடங்கள், அழுக்கு மற்றும் ஈரப்பதம் ஆகியவற்றால் வகைப்படுத்தப்படும் சூழல்களுக்கு மிகவும் பொருந்தக்கூடியதாக நிரூபிக்கிறது. மின் உற்பத்தி நிலையங்கள், சுரங்கப்பாதை அமைப்புகள், உலோகவியல் வசதிகள், மருத்துவமனைகள், உயரமான கட்டிடங்கள், கப்பல் மையங்கள், நெரிசலான குடியிருப்பு பகுதிகள் மற்றும் பெட்ரோ கெமிக்கல் தொழிற்சாலைகள், அணுமின் நிலையங்கள் மற்றும் அணுசக்தி நீர்மூழ்கிக் கப்பல்கள் போன்ற சிறப்பு சூழல்கள் போன்ற பல்வேறு அமைப்புகளுக்கு அதன் பல்துறை விரிவடைகிறது. குறிப்பாக, மின் நிலையத் துறைகளில், பாதுகாப்பு, நம்பகத்தன்மை மற்றும் ஆற்றல் திறன் ஆகியவற்றைப் பராமரிப்பதில், இணைக்கப்படாத சுருள் உலர் வகை மின்மாற்றி முக்கிய பங்கு வகிக்கிறது, இது நிலையத்தின் உள்கட்டமைப்பில் இன்றியமையாத அங்கமாக அமைகிறது. உலர் வகை மின்மாற்றியின் வலுவான வடிவமைப்பு மற்றும் விரிவான அம்சங்கள், பல்வேறு செயல்பாட்டுக் காட்சிகளால் ஏற்படும் தனித்துவமான சவால்களை எதிர்கொள்வதற்கான சிறந்த தீர்வாக அமைகிறது, இது மின் நிலையத்தின் ஒட்டுமொத்த செயல்திறன் மற்றும் பாதுகாப்பிற்கு பங்களிக்கிறது.

35KV உயர் அதிர்வெண் வயர் உலர் வகைகள் ஆற்றல் மின்மாற்றிகள் இயங்கும் சூழல்

1. கடல் மட்டத்திலிருந்து உயரம் 1000 மீட்டருக்கும் குறைவாக உள்ளது.

2.உயர்ந்த காற்று வெப்பநிலை +40ºC

3.அதிக தினசரி சராசரி காற்று வெப்பநிலை +30ºC

4.அதிக ஆண்டு சராசரி காற்று வெப்பநிலை+20v

5. குறைந்த வெளிப்புற காற்று வெப்பநிலை - 25ºC

6. நிறுவல் இடம்: தீ அல்லது வெடிப்பு அபாயங்கள், குறிப்பிடத்தக்க மாசுபாடு, இரசாயன அரிப்பு அல்லது அதிகப்படியான அதிர்வு, உட்புறமாகவோ அல்லது வெளிப்புறமாகவோ இல்லாத பகுதிகளில் நிறுவுவதற்கு ஏற்றது.

35KV உயர் அதிர்வெண் வயர் உலர் வகைகள் ஆற்றல் மின்மாற்றிகளின் பண்புகள்

1.குறிப்பிட்ட வரம்புகளுக்குள் செயல்படவும்: +40ºC (அதிகமான காற்று வெப்பநிலை), +30ºC (அதிக தினசரி சராசரி) மற்றும் +20ºC (அதிக ஆண்டு சராசரி).

2.1000 மீட்டருக்கும் குறைவான உயரத்தில் உலர் வகை மின்மாற்றிகளுக்கு ஏற்றது. உச்சநிலைகளைக் கவனியுங்கள்: -25ºC (குறைந்த வெளிப்புற வெப்பநிலை).

காற்றோட்டம்:

3. உலர் வகை மின்மாற்றிகள் வெப்பத்தை வெளியேற்றுவதற்கு போதுமான காற்றோட்டம் அவசியம்.

4. உலர் வகை மின்மாற்றிகள் ஈரப்பதத்தை எதிர்க்கும்; அதிக ஈரப்பதத்திற்கு நீண்டகால வெளிப்பாட்டிலிருந்து பாதுகாக்கவும்.

5.உலர் வகை மின்மாற்றிகள் குறிப்பிட்ட சுமை மற்றும் மின்னழுத்த வரம்புகளுக்குள் செயல்பட வேண்டும்.

6.ஹார்மோனிக்ஸ் மற்றும் மின்னழுத்த ஏற்ற இறக்கங்களுக்கு எதிராக பாதுகாப்பு நடவடிக்கைகளை செயல்படுத்தவும்.

7. தீ/வெடிப்பு அபாயங்கள், மாசு, அரிப்பு அல்லது அதிகப்படியான அதிர்வு இல்லாத பகுதிகளில், உட்புறமாகவோ அல்லது வெளிப்புறமாகவோ உலர் வகை மின்மாற்றிகளை நிறுவவும்.

8. உற்பத்தியாளரின் பரிந்துரைகளின்படி வழக்கமான பராமரிப்பு நடைமுறைகளை கடைபிடிக்கவும்.

9. உலர் வகை மின்மாற்றிகள் அவற்றின் குறிப்பிட்ட ஓவர்லோட் திறனுக்குள் செயல்பட வேண்டும்.

10. உலர் வகை மின்மாற்றிகளில் குறைந்த இரைச்சல் அளவை பராமரிக்கவும்.

35KV உயர் அதிர்வெண் வயர் உலர் வகைகள் ஆற்றல் மின்மாற்றிகள் விவரக்குறிப்பு

10kV SCB(9) காஸ்ட் ரெசின் எஃப் இன்சுலேஷன் கிளாஸ் ட்ரை டைப் பவர் டிரான்ஸ்ஃபார்மரின் தொழில்நுட்பத் தரவு
				இழப்பு(kW)			காப்பு நிலை	எடை (கிலோ)	அவுட்லைன் பரிமாணம் (மிமீ)			பாதுகாப்பு உறையுடன் அவுட்லைன் பரிமாணத்தை
மதிப்பிடப்பட்ட திறன்	மின்னழுத்த குழு(kV)		இணைப்பு முறை		(120℃)	சுமை இல்லாத மின்னோட்டம்			(எல்)	(W)	(எச்)	(எல்)	(W)	(எச்)
(kVA)	எச்.வி	எல்வி	இணைப்பு முறை	சுமை இல்லை	ஏற்றவும்	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/F	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(குறிப்பு): (அதிக மின்னழுத்தத்தின் தட்டுதல் வரம்பு) ±5%; ±2×2.5%, அதிர்வெண்: 50Hz.
