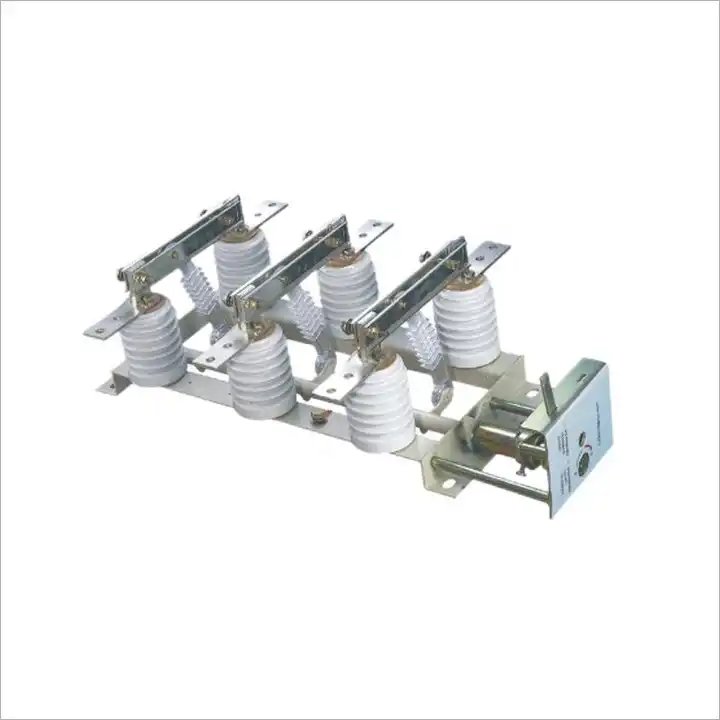

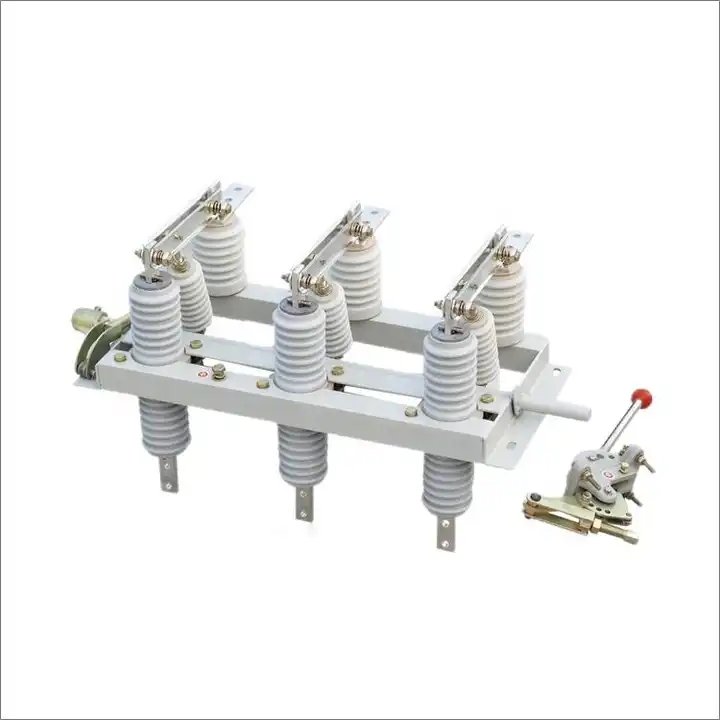

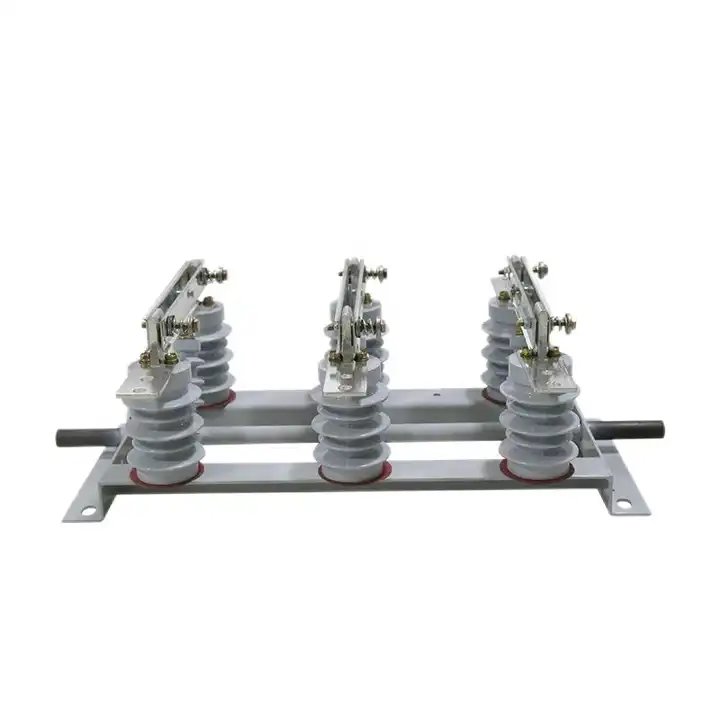

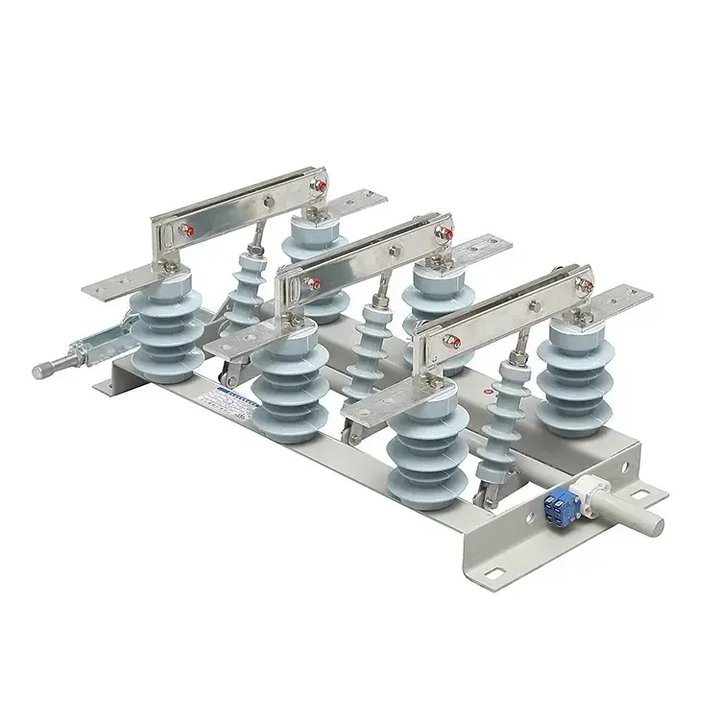

24KV இன்டோர் டைப் டிஸ்கனெக்ட் ஸ்விட்ச்

LuGao 24KV இன்டோர் டைப் டிஸ்கனெக்ட் சுவிட்சுகளின் சிறப்பு உற்பத்தியாளர் என்று பெருமை கொள்கிறது. GN19-12(C) உட்புற உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச், AC 50/60Hz உடன் 12kV மதிப்பிடப்பட்ட மின்னழுத்தத்தில் இயங்கும் ஆற்றல் அமைப்புகளுக்காக மிகவும் நுட்பமாக வடிவமைக்கப்பட்டுள்ளது. அதன் வடிவமைப்பு CS6-1 கையேடு-இயக்க பொறிமுறையை உள்ளடக்கியது, சுமை இல்லாத நிலைமைகளின் கீழ் சுற்றுகளை உடைத்து உருவாக்குவதற்கான குறிப்பிட்ட நோக்கத்தை வழங்குகிறது. மாசு வகை, உயர் உயர வகை, மற்றும் சக்தியைக் குறிக்கும் வகை போன்ற கூடுதல் மாறுபாடுகளுடன், இந்த சுவிட்ச் பல்வேறு சூழல் மற்றும் செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளது, பல்வேறு அமைப்புகளில் உகந்த செயல்திறன் மற்றும் தகவமைப்புத் தன்மையை உறுதி செய்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

Lugao என்பது 24KV இன்டோர் டைப் டிஸ்கனெக்ட் ஸ்விட்ச் சப்ளையர்.GN19-12/400, 630, 1000, 1250 வகை உள்ளரங்க துண்டிப்பு சுவிட்ச் ஒவ்வொரு கட்டத்திற்கும் இரண்டு தூண் இன்சுலேட்டர்களால் அடித்தளத்தில் பாதுகாக்கப்பட்ட ஒரு கடத்தும் பகுதியைக் கொண்டுள்ளது. (GN19-12C/400, 630, 1000, 1250 வகைகளில் ஒரு தூண் இன்சுலேட்டர் மற்றும் ஒரு பீங்கான் உறை இன்சுலேட்டர் உள்ளது.) மூன்று கட்டங்களும் இணையாக அமைக்கப்பட்டிருக்கும், மேலும் கடத்தும் பகுதியானது தொடர்பு கத்திகள் மற்றும் தொடர்பு வைத்திருப்பவர்கள் (அல்லது கடத்தும் தண்டுகள்) நிலையான தொடர்புகளை உள்ளடக்கியது. . தொடர்பு கத்தியின் ஒவ்வொரு கட்டமும் டை இன்சுலேட்டரின் நடுவில் இணைக்கப்பட்டுள்ளது, டை இன்சுலேட்டர் சுழலின் அடிப்பகுதியில் நிறுவப்பட்டுள்ளது. சுழல் இணைக்கும் தடியுடன் இணைக்கப்பட்டுள்ளது (பயனர் வழங்கியது) மற்றும் கைப்பிடி வழியாக CS6-1 வகை நகரும் பொறிமுறை.

இணைக்கும் தொடர்பு கத்தி இரண்டு துளையிடப்பட்ட செப்பு தகடுகளிலிருந்து கட்டப்பட்டுள்ளது, இது வெப்பச் சிதறல் பகுதி மற்றும் இயந்திர வலிமை இரண்டையும் மேம்படுத்துகிறது. இந்த வடிவமைப்பு கீழ் வெப்பநிலையை குறைக்கிறது மற்றும் உட்புற துண்டிக்கும் சுவிட்சின் மாறும் நிலைத்தன்மையை மேம்படுத்துகிறது. தொடர்பு கத்தியின் ஒரு முனையானது ஒரு போல்ட் (ஷாவின் கார்) பயன்படுத்தி தொடர்புத் தொகுதியில் (அல்லது கடத்தும் கம்பியில்) இணைக்கப்பட்டுள்ளது. GN19-12/1000, 1250 ஆனது காந்தப் பூட்டுதல் தகட்டின் நிறுவலைக் கொண்டுள்ளது, இது ஒரு பெரிய குறுகிய-சுற்று மின்னோட்டத்தின் போது இரண்டு பள்ளம் தொடர்பு கத்திகளுக்கு இடையே ஈர்ப்பை மேம்படுத்த உதவுகிறது. GN19-12/400, 630 உட்புற துண்டிக்கும் சுவிட்சுகள் மின்னோட்டத்தின் மூலம் ஒரு சிறிய வரம்பைக் கொண்டுள்ளன, இது ஒரு காந்த பூட்டுதல் தட்டுக்கான தேவையை நீக்குகிறது.

24KV இன்டோர் டைப் டிஸ்கனெக்ட் ஸ்விட்ச் ஆப்பரேட்டிங் சூழல்

சுற்றுப்புற வெப்பநிலை: -25°C ~ +40°C;

உயரம்: ≤1000மீ;

உறவினர் ஈரப்பதம்: தினசரி சராசரி ≤95%, மாதாந்திர சராசரி ≤90%;

பூகம்பத்தின் தீவிரம்: ≤8 நிலை;

நிறுவல் இடங்கள்: தீ, வெடிப்பு ஆபத்து, கடுமையான அழுக்கு, இரசாயன அரிப்பு அல்லது கடுமையான அதிர்வு.

24KV இன்டோர் டைப் டிஸ்கனெக்ட் ஸ்விட்ச் தயாரிப்பு அம்சங்கள்

வகை	மதிப்பிடப்பட்ட மின்னழுத்தம் (kV)	மதிப்பிடப்பட்ட மின்னோட்டம் (A)	4s வெப்ப நிலைத்தன்மை மின்னோட்டம் (kA)	டைனமிக் ஸ்திரத்தன்மை மின்னோட்டம் (kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
