உட்புற மற்றும் வெளிப்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கு இடையே உள்ள வேறுபாடுகள் என்ன?

நவீன மின் விநியோக அமைப்புகளில், வெற்றிட சர்க்யூட் பிரேக்கர்கள் (VCBs) மின்சாரம் வழங்கல் பாதுகாப்பு மற்றும் நிலைத்தன்மையை உறுதி செய்வதற்கான முக்கியமான கருவியாகும். அவற்றின் முக்கிய செயல்பாடு, மின்னோட்டத்தை விரைவாக குறுக்கிடுவது மற்றும் தவறுகளின் போது வரிகளை தனிமைப்படுத்துவது, உபகரணங்கள் சேதம் மற்றும் பெரிய அளவிலான மின் தடைகளைத் தடுக்கிறது. இருப்பினும், பல வாங்குதல் மற்றும் பொறியியல் பணியாளர்கள் மாடல்களைத் தேர்ந்தெடுக்கும்போது உட்புற மற்றும் வெளிப்புற VCB களுக்கு இடையே உள்ள வேறுபாடுகள் குறித்து அடிக்கடி குழப்பமடைகின்றனர். இரண்டுமே வெற்றிட வளைவை அணைக்கும் தொழில்நுட்பத்தைப் பயன்படுத்தினாலும், ஏன் இத்தகைய குறிப்பிடத்தக்க வடிவமைப்பு வேறுபாடுகள் உள்ளன? திட்டக் காட்சிகளின் அடிப்படையில் ஒருவர் எவ்வாறு தேர்வு செய்ய வேண்டும்?

ஒரு தொழில்முறை மின் சாதன உற்பத்தியாளர் என்ற முறையில், லுகாவோ பவர், உட்புற மற்றும் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர் தயாரிப்புகளை இணைத்து, சரியான உபகரணங்களை எளிதாகத் தேர்வுசெய்ய உங்களுக்கு உதவ, இரண்டின் முக்கிய வேறுபாடுகள், வடிவமைப்பு அம்சங்கள் மற்றும் பொருந்தக்கூடிய காட்சிகளை உடைக்கிறது.

வெற்றிட சர்க்யூட் பிரேக்கர் (VCB) என்றால் என்ன?

வெற்றிட சர்க்யூட் பிரேக்கர் ஒரு வெற்றிடத்தை வில்-அணைக்கும் ஊடகம் மற்றும் இன்சுலேடிங் ஊடகம் ஆகிய இரண்டாகப் பயன்படுத்துகிறது. அவர்கள் மின்சார வளைவை அணைக்க ஒரு வெற்றிட சூழலைப் பயன்படுத்துகின்றனர், இதன் மூலம் சுற்று கட்டுப்படுத்தி பாதுகாக்கின்றனர். இது எண்ணெய் அல்லது SF6 வாயுவைப் பயன்படுத்துவதைத் தவிர்க்கிறது, இது பாதுகாப்பானதாகவும் சுற்றுச்சூழலுக்கு உகந்ததாகவும் ஆக்குகிறது. அவை மின் உற்பத்தி நிலையங்கள் மற்றும் துணை மின்நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன, குறிப்பாக அடிக்கடி செயல்பட வேண்டிய பயன்பாடுகளில்.

அவற்றை வேறுபடுத்துவதற்கான மிக அடிப்படையான வழி அவற்றின் நிறுவல் சூழலால் ஆகும். வெற்றிட சர்க்யூட் பிரேக்கர்கள் முக்கியமாக இரண்டு வகைகளாகப் பிரிக்கப்படுகின்றன: உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்கள்: மூடிய மற்றும் கட்டுப்படுத்தப்பட்ட உட்புற சூழல்களில் பயன்படுத்த ஏற்றது, நிலையான சுவிட்ச் கியருடன் இணக்கமானது மற்றும் நிலையான உட்புற இயக்க நிலைமைகளை சந்திப்பது.

வெளிப்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்கள்: பாதகமான வானிலை பற்றி கவலைப்படாமல், பல்வேறு நிச்சயமற்ற வெளிப்புற சூழல்களில் பயன்படுத்த ஏற்றது.

உட்புறமாக இருந்தாலும் அல்லது வெளிப்புறமாக இருந்தாலும், உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்கள் ஒரே மைய வில்-அணைக்கும் கொள்கையைப் பகிர்ந்து கொள்கின்றன, ஆனால் அவற்றின் அமைப்பு, பாதுகாப்பு மற்றும் காப்பு வடிவமைப்புகள் வெவ்வேறு சூழ்நிலைகளுக்கு ஏற்ப முற்றிலும் தனிப்பயனாக்கப்படுகின்றன.

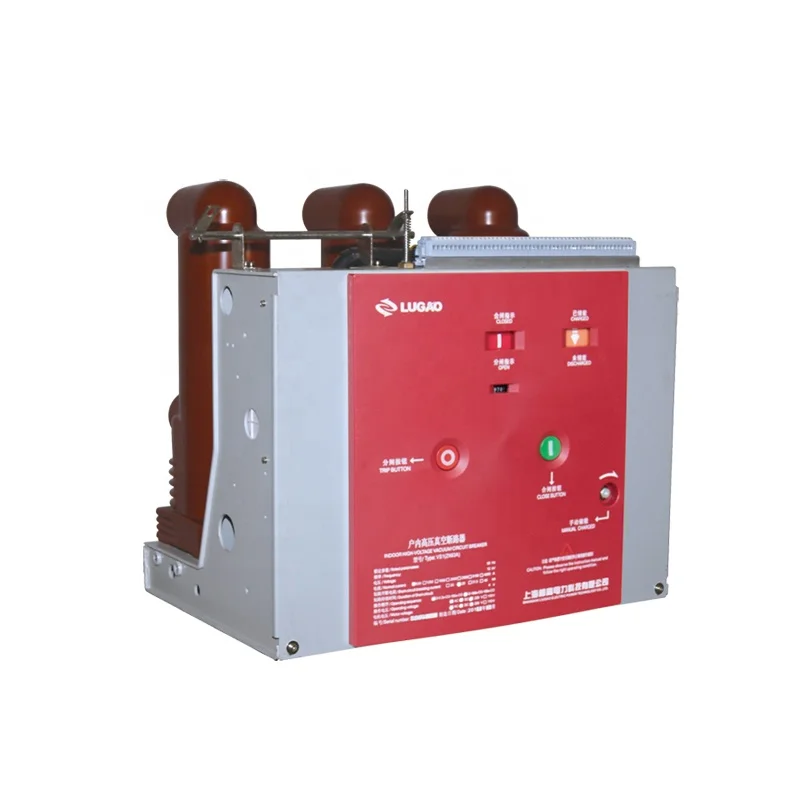

உட்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் (VS1 தொடர்)

உட்புற விசிபி என்பது சர்க்யூட் பிரேக்கரின் மிகவும் பொதுவான வகையாகும், இது பொதுவாக சுவிட்ச் கியர் மற்றும் உட்புற துணை மின்நிலையங்கள் போன்ற மூடப்பட்ட இடங்களில் நிறுவப்பட்டுள்ளது. Lugao Power இன் உட்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் கேபினட் பொருத்தப்பட்ட வடிவமைப்புகளுக்கு ஒரு பொதுவான உதாரணம். இயக்க பொறிமுறையானது சர்க்யூட் பிரேக்கர் உடலில் ஒருங்கிணைக்கப்பட்டுள்ளது, இது ஒரு நிலையான நிறுவல் அலகு மட்டுமல்ல, ஒரு டிராலி யூனிட்டை உருவாக்க ஒரு பிரத்யேக உந்துவிசை பொறிமுறையையும் பயன்படுத்த அனுமதிக்கிறது. சர்க்யூட் பிரேக்கர் மினியேட்டரைசேஷன் மற்றும் பராமரிப்பு-இல்லாத செயல்பாட்டை அடைய பிரதான சுற்றுப் பிரிவு ஒருங்கிணைந்த சீல் செய்யப்பட்ட துருவங்களைப் பயன்படுத்தலாம். இது KYN28A-12 போன்ற சுவிட்ச் கியர்களுடன் பொருத்தப்படலாம், மேலும் நிலையான வகை அலகுகள் XGN தொடர் நிலையான வகை சுவிட்ச் கியர்களையும் பொருத்தலாம்.

வடிவமைப்பு அம்சங்கள்

1. கச்சிதமான மாடுலர் அமைப்பு, நிலையான ஸ்விட்ச்கியருக்கு ஏற்றது

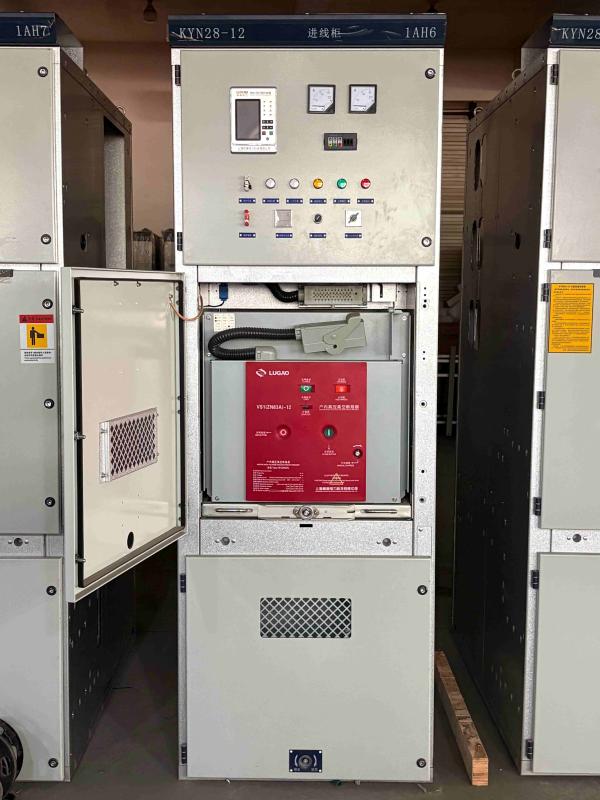

உட்புற VCB இன் பரிமாணங்கள் KYN28 போன்ற நிலையான சுவிட்ச் கியரின் பரிமாணங்களின்படி கண்டிப்பாக வடிவமைக்கப்பட்டுள்ளன. இது ஒரு மட்டு சட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது, நிறுவலுக்கான அமைச்சரவையில் நேரடியாக உட்பொதிக்க அனுமதிக்கிறது, உட்புற மின் விநியோக இடத்தைப் பயன்படுத்துகிறது. லுகாவோவின் உட்புற வெற்றிட சர்க்யூட் பிரேக்கர் ஒரு வெற்றிட குறுக்கீடு, இயக்க நுட்பம் மற்றும் கட்டுப்பாட்டு அலகு ஆகியவற்றை ஒருங்கிணைக்கிறது. முன் பேனலில் திறப்பு மற்றும் மூடும் பொத்தான்கள் மற்றும் ஆபரேட்டர்களால் வசதியான செயல்பாடு மற்றும் கண்காணிப்பு நிலை காட்டி விளக்குகள் பொருத்தப்பட்டுள்ளன.

2. அடிப்படை பாதுகாப்பு மதிப்பீடு, சுத்தமான உட்புற சூழலுக்கு ஏற்றது

வறண்ட, மழையில்லாத மற்றும் புற ஊதாக்கதிர் இல்லாத உட்புற சூழலில் நிறுவப்பட்டுள்ளதால், உட்புற VCB இன் பாதுகாப்பு மதிப்பீடு பொதுவாக IP20~IP40 ஆகும், கடுமையான வானிலை நிலைமைகளை சமாளிக்கத் தேவையில்லாமல், விரல்கள் மற்றும் கருவிகள் மற்றும் சிறிய அளவிலான தூசி ஆகியவற்றுடன் தற்செயலான தொடர்புக்கு எதிராக மட்டுமே பாதுகாப்பு தேவைப்படுகிறது.

3. எபோக்சி ரெசின் இன்சுலேஷன் அமைப்பு, கேபினட் இயக்க நிலைமைகளுக்கு ஏற்றது

உட்புற VCB இன் ஆர்க்-அணைக்கும் அறை எபோக்சி பிசின் ஸ்லீவ்களுடன் இணைக்கப்பட்டுள்ளது, இது சுவிட்ச் கியருக்குள் உலர்ந்த மற்றும் சுத்தமான சூழலுக்கு ஏற்றவாறு கட்டம் முதல் கட்டம் மற்றும் கட்டம் முதல் தரையில் காப்பு ஆகியவற்றை வழங்குகிறது. இது கச்சிதமான அளவு மற்றும் நம்பகமான காப்பு வழங்குகிறது.

4. சுவிட்ச்கியர் மூலம் அடையப்பட்ட பாதுகாப்பு தனிமைப்படுத்தல்

உட்புற விசிபியில் காணக்கூடிய துண்டிக்கும் சுவிட்ச் இல்லை; பாதுகாப்பு தனிமைப்படுத்தல் செயல்பாடு சுவிட்ச் கியரின் கிரவுண்டிங் சுவிட்ச் மற்றும் டிஸ்கனெக்டர் சுவிட்ச் மூலம் அடையப்படுகிறது, இது விரிவான கேபினட் இன்டர்லாக் பாதுகாப்புடன் கூடிய காட்சிகளுக்கு ஏற்றது.

வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் (ZW32 தொடர்)

வெயில் மற்றும் மழை, தீவிர வெப்பநிலை வேறுபாடுகள் மற்றும் தூசி மாசு போன்ற நிலைமைகளைக் கையாளும் வகையில் வெளிப்புற VCB கள் நீண்ட காலத்திற்கு வெளியில் இருக்க வேண்டும் என்பதால், அவற்றின் வடிவமைப்பு ஆயுள் மற்றும் பாதுகாப்பை வலியுறுத்துகிறது. Lugao Electric இன் வெளிப்புற VCB கள் அவற்றின் சிறிய அளவு, குறைந்த எடை, ஒடுக்க எதிர்ப்பு பண்புகள் மற்றும் பராமரிப்பு இல்லாத செயல்பாடு ஆகியவற்றால் வகைப்படுத்தப்படுகின்றன:

வடிவமைப்பு அம்சங்கள்

1. உயர்-சீலிங் மூன்று-கட்ட பிந்தைய வகை முழுமையாக மூடப்பட்ட அமைப்பு

வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் முழுவதுமாக சீல் செய்யப்பட்ட வடிவமைப்பை ஏற்றுக்கொண்டு, IP65 மற்றும் அதற்கு மேற்பட்ட பாதுகாப்பு நிலையை அடைகின்றன. அவை முற்றிலும் நீர்ப்புகா, தூசி எதிர்ப்பு மற்றும் ஒடுக்கம் எதிர்ப்பு, மழை, பனி மற்றும் தூசி நிறைந்த சூழல்களில் நீண்ட காலத்திற்கு நிலையான செயல்பாட்டை அனுமதிக்கிறது. அவை அதிக வெப்பநிலை, புற ஊதா கதிர்வீச்சு மற்றும் வயதானதை எதிர்க்கும், வெளிப்புற வானிலை மாற்றங்களால் பாதிக்கப்படாது.

2. பெரிய க்ரீபேஜ் தூரம் சிலிகான் ரப்பர் இன்சுலேடிங் புஷிங்ஸ்

வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் பெரிய க்ரீபேஜ் தூரத்தில் சிலிகான் ரப்பர் (அல்லது பீங்கான்) குடை-பாவாடை வகை இன்சுலேடிங் புஷிங்களைப் பயன்படுத்துகின்றன. உட்புற எபோக்சி பிசின் புஷிங்ஸுடன் ஒப்பிடும்போது, ​​இது நீண்ட ஊர்ந்து செல்லும் தூரத்தை வழங்குகிறது, ஈரப்பதமான மற்றும் மாசுபட்ட வெளிப்புற சூழலில் ஃப்ளாஷ்ஓவர் வெளியேற்றத்தைத் தடுக்கிறது மற்றும் UV வயதானதற்கு சிறந்த எதிர்ப்பை வழங்குகிறது.

3. வசதியான மற்றும் நெகிழ்வான செயல்பாடு பாதுகாப்பை உறுதி செய்கிறது. லுகாவோவின் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் கைமுறையாகவோ, மின்சாரமாகவோ அல்லது தொலைதூரமாகவோ இயக்கப்படலாம். அவை தெளிவாகக் காணக்கூடிய துண்டிப்புகளை வழங்குகின்றன, கூடுதல் துண்டிப்பு சுவிட்சுகள் தேவையில்லாமல் பராமரிப்பின் போது நம்பகமான மின்சார தனிமைப்படுத்தலை உறுதி செய்கின்றன, மூடப்பட்ட சுவிட்ச் கியர் இல்லாமல் வெளிப்புற சூழல்களுக்கு அவை பொருத்தமானவை.

4. வெளிப்புற காட்சிகளுக்கு ஏற்றவாறு நெகிழ்வான நிறுவல் விருப்பங்கள். வெளிப்புற VCBகள் பல்வேறு நிறுவல் முறைகளை ஆதரிக்கின்றன, துருவத்தில் பொருத்தப்பட்ட மற்றும் தரையில் பொருத்தப்பட்ட நிறுவல்கள் உட்பட, ஒரு பிரத்யேக உட்புற விநியோக அறையின் தேவையை நீக்குகிறது. இது அடிக்கடி செயல்பட வேண்டிய இடங்களுக்கு குறிப்பாக பொருத்தமானதாக ஆக்குகிறது.

உட்புற மற்றும் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கு இடையிலான முக்கிய வேறுபாடுகளின் ஒப்பீட்டு அட்டவணை

உங்கள் திட்டத்திற்கான சரியான வெற்றிட சர்க்யூட் பிரேக்கரை எவ்வாறு தேர்வு செய்வது?

ஒரு VCB ஐ தேர்ந்தெடுக்கும்போது, ​​மூன்று முக்கிய அம்சங்களில் கவனம் செலுத்துங்கள்: நிறுவல் சூழல், பாதுகாப்பு தேவைகள் மற்றும் பராமரிப்பு காட்சிகள்:

1. நிறுவல் சூழலுக்கு முன்னுரிமை கொடுங்கள். உட்புற சுவிட்ச் கியர் அல்லது விநியோக அறை போன்ற மூடப்பட்ட இடத்தில் உபகரணங்கள் நிறுவப்பட்டிருந்தால், ஒரு உட்புற VCB போதுமானது, குறைந்த செலவுகள் மற்றும் சிறந்த இணக்கத்தன்மையை வழங்குகிறது. இருப்பினும், வெளிப்புற மேல்நிலைக் கோடுகள் அல்லது துருவத்தில் பொருத்தப்பட்ட காட்சிகளுக்கு, வெளிப்புற VCB தேர்ந்தெடுக்கப்பட வேண்டும்; இல்லையெனில், மழை, ஒடுக்கம் மற்றும் மாசுபாட்டால் உபகரணங்கள் விரைவாக சேதமடையும்.

2. சுற்றுச்சூழலின் தீவிரத்தை மதிப்பிடுங்கள். கடலோரப் பகுதிகள் மற்றும் இரசாயன தொழில்துறை பூங்காக்கள் போன்ற அதிக மாசுபட்ட மற்றும் அரிக்கும் சூழல்களுக்கு, உட்புற சூழல்கள் கூட உயர்-பாதுகாப்பு-நிலை உட்புற VCB களுக்கு முன்னுரிமை அளிக்க வேண்டும். அதிக மாசுபட்ட வெளிப்புற பகுதிகளில், பெரிய ஊர்ந்து செல்லும் தூரம் மற்றும் கறைபடியாத வெளிப்புற VCBகள் தேர்ந்தெடுக்கப்பட வேண்டும்.

3. பராமரிப்பு தேவைகளை கருத்தில் கொள்ளுங்கள். தொலைதூர வெளிப்புற காட்சிகளுக்கு, ஆன்-சைட் பராமரிப்பு சிரமங்களைக் குறைக்க ஒருங்கிணைந்த துண்டிப்பு சுவிட்சுகள் மற்றும் பராமரிப்பு இல்லாத வடிவமைப்புகளுடன் வெளிப்புற VCB களுக்கு முன்னுரிமை கொடுங்கள். உட்புற காட்சிகளுக்கு, சுவிட்ச் கியர் உள்ளமைவின் அடிப்படையில் பொருத்தமான உட்புற VCB மாதிரியைத் தேர்ந்தெடுக்கவும்.

20 ஆண்டுகளுக்கும் மேலான உற்பத்தி அனுபவத்தைக் கொண்ட தொழிற்சாலையாக, லுகாவோ பவர் உங்கள் திட்டத்தின் மின்னழுத்த நிலை, தற்போதைய அளவுருக்கள் மற்றும் நிறுவல் சூழல் ஆகியவற்றின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட VCB தேர்வு தீர்வுகளை வழங்க முடியும், இது உங்களுக்கு மிகவும் பொருத்தமான சாதனங்களைப் பொருத்த உதவுகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்: உட்புறம் மற்றும் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்

1.செலவை மிச்சப்படுத்த நான் உட்புற விசிபியை வெளியில் பயன்படுத்தலாமா?

இது பரிந்துரைக்கப்படவில்லை. உட்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் வெளிப்புற பயன்பாட்டிற்கு தேவையான அம்சங்களைக் கொண்டிருக்கவில்லை, அதாவது மழைப்புகா, UV-எதிர்ப்பு மற்றும் மாசு-எதிர்ப்பு காப்பு. இது பாதுகாப்பு ஆபத்தை ஏற்படுத்துகிறது மற்றும் உத்தரவாதத்தை ரத்து செய்யும்.

2.உள் மற்றும் வெளிப்புற திட்டங்களுக்கு ஒரே VCB மாதிரி வேலை செய்ய முடியுமா?

அவை ஒன்றுக்கொன்று மாறக்கூடியவை அல்ல. அவர்கள் அதே வெற்றிடத்தை உடைக்கும் தொழில்நுட்பத்தைப் பயன்படுத்தினாலும், அவற்றின் இயந்திர மற்றும் காப்பு வடிவமைப்புகள் குறிப்பிட்ட சூழல்களுக்கு ஏற்றவாறு வடிவமைக்கப்பட்டுள்ளன. தவறான வகையைப் பயன்படுத்துவது முன்கூட்டிய சேதம் மற்றும் பாதுகாப்பு அபாயங்களுக்கு வழிவகுக்கும்.

3.வெளிப்புற VCB களுக்கு பராமரிப்பு தேவையா?

லுகாவோவின் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள் குறைந்த பராமரிப்பு அல்லது பராமரிப்பு-இல்லாத செயல்பாட்டை அனுமதிக்கும், முழுமையாக மூடப்பட்ட கட்டமைப்புடன் வடிவமைக்கப்பட்டுள்ளன. இருப்பினும், இன்சுலேட்டர் நிலையின் வழக்கமான காட்சி ஆய்வு இன்னும் பரிந்துரைக்கப்படுகிறது.

4.உட்புற மற்றும் வெளிப்புற VCBகளுக்கான தேர்வு தர்க்கங்கள் 10kV மற்றும் 35kVக்கு ஒரே மாதிரியானதா?

தர்க்கம் சரியாகவே உள்ளது, முதலில், நிறுவல் சூழலைத் தீர்மானிக்கவும், மின்னழுத்த அளவைப் பொருட்படுத்தாமல் தேர்வுக் கொள்கை மாறாமல் இருக்கும்.

5.இரண்டு வகையான VCB களுக்கு இடையே பெரிய விலை வேறுபாடு உள்ளதா?

அதே மின்னழுத்தம் மற்றும் தற்போதைய விவரக்குறிப்புகளுக்கு, வெளிப்புற VCB கள் உட்புறத்தை விட விலை அதிகம். வெளிப்புற மாதிரியானது அதிக வானிலை-எதிர்ப்பு காப்பு, முழுவதுமாக சீல் செய்யப்பட்ட நீர்ப்புகா அமைப்பு மற்றும் தடிமனான ஷெல் ஆகியவற்றைப் பயன்படுத்துகிறது, இதன் விளைவாக அதிக உற்பத்தி மற்றும் பொருள் செலவுகள் ஏற்படுகின்றன.
