XL-21 மின் விநியோக அமைச்சரவையின் கட்டமைப்பு அம்சங்கள் மற்றும் பராமரிப்பு முறைகள் என்ன?

கட்டமைப்பு அம்சங்கள்

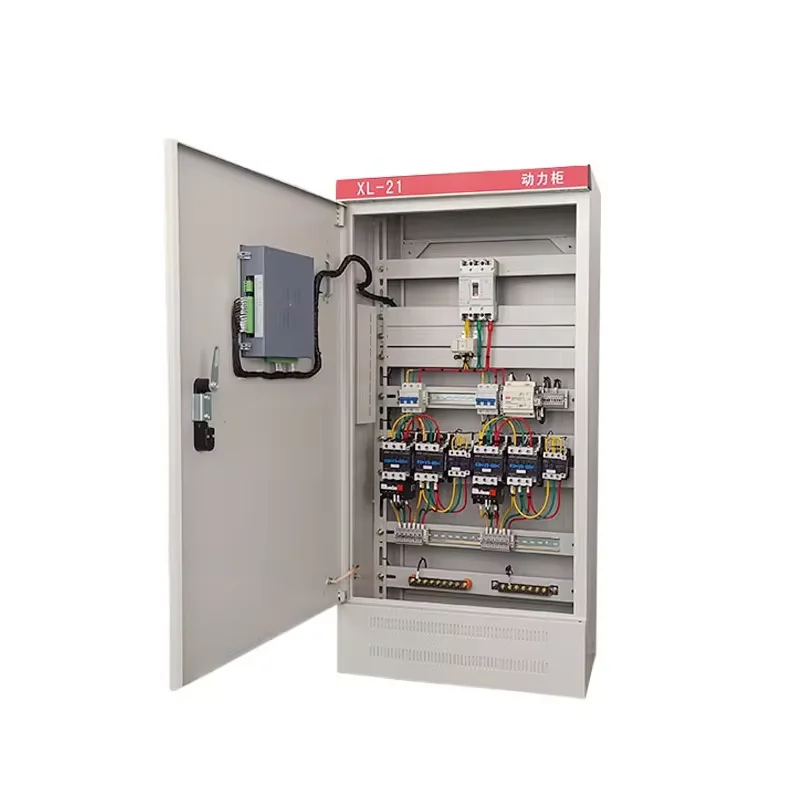

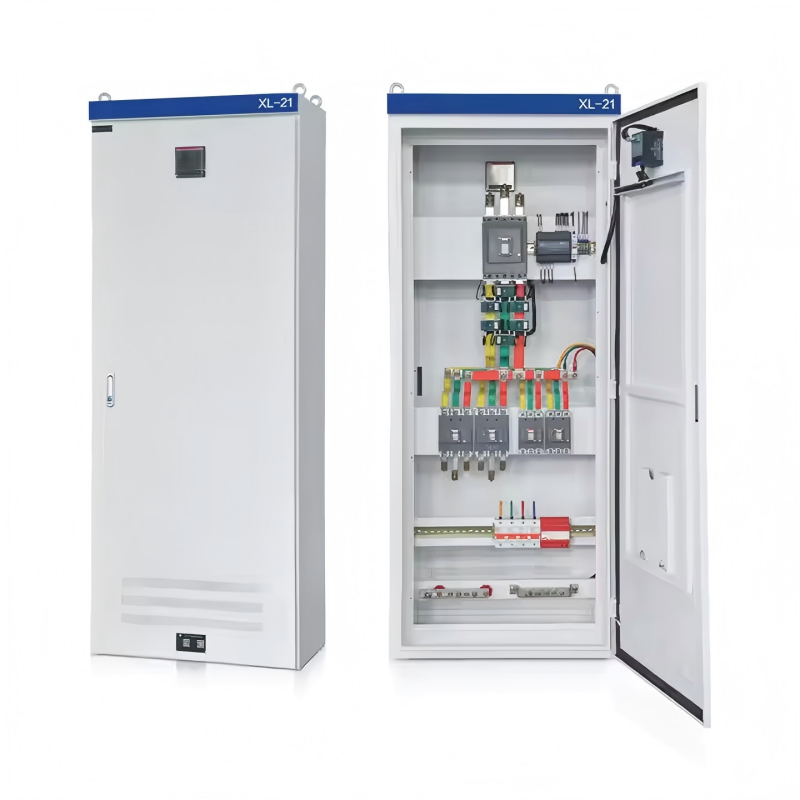

XL-21 குறைந்த மின்னழுத்த மின் விநியோக அமைச்சரவை முதன்மையாக தொழில்துறை மற்றும் சுரங்க நிறுவனங்களில் மின்சார விநியோகத்திற்காக மூன்று-கட்ட, மூன்று-வயர் மற்றும் மூன்று-கட்ட, நான்கு-வயர் அமைப்புகளை 50 ஹெர்ட்ஸ் வரையிலான AC அதிர்வெண்கள் மற்றும் 500 V வரை மின்னழுத்தம் மற்றும் மின் விளக்குகளுக்குப் பயன்படுத்தப்படுகிறது. இது வளைந்த எஃகு தகடுகளால் கட்டப்பட்ட ஒரு மூடிய உறை. கத்தி சுவிட்ச் இயக்க கைப்பிடி மேல் வலது முன் நெடுவரிசையில் அமைந்துள்ளது, இது சக்தி மாறுதலை வழங்குகிறது. பஸ்பார் மின்னழுத்தத்தைக் குறிக்க விநியோகப் பலகத்தில் வோல்ட்மீட்டர் நிறுவப்பட்டுள்ளது. முன் கதவு எளிதான ஆய்வு மற்றும் பராமரிப்புக்காக அனைத்து உள் கூறுகளையும் வெளிப்படுத்துகிறது. இந்த விநியோக அமைச்சரவை அதிநவீன கூறுகளைப் பயன்படுத்துகிறது, இதன் விளைவாக ஒரு சிறிய வடிவமைப்பு, எளிதான பராமரிப்பு மற்றும் நெகிழ்வான வயரிங் உள்ளமைவுகள். ஷார்ட் சர்க்யூட் பாதுகாப்பிற்கான ஏர் சர்க்யூட் பிரேக்கர்கள் மற்றும் ஃப்யூஸ்கள் தவிர, கேபினட் கான்டாக்டர்கள் மற்றும் தெர்மல் ரிலேக்களையும் கொண்டுள்ளது. முன் கதவு பொத்தான்கள் மற்றும் காட்டி விளக்குகளுக்கு இடமளிக்கிறது.

பயன்பாடு மற்றும் பராமரிப்பு

• நிறுவல் அல்லது மாற்றியமைத்த பிறகு, மற்றும் இயக்குவதற்கு முன், மின் விநியோகப் பெட்டி பின்வரும் ஆய்வுகள் மற்றும் சோதனைகளுக்கு உட்படுத்தப்பட வேண்டும் (மாற்றத்திற்குப் பிந்தைய ஆய்வுகள் மற்றும் சோதனைகள் மாற்றியமைப்பின் தன்மையைப் பொறுத்தது).

• மின் விநியோகப் பெட்டியில் நிறுவப்பட்ட மின் உபகரணங்கள் மற்றும் இரண்டாம் நிலை வயரிங் வரைபடத் தேவைகளுக்கு இணங்குகின்றனவா என்பதைச் சரிபார்க்கவும்.

• செயல்பாட்டிற்குப் பயன்படுத்தப்படும் கத்தி சுவிட்சுகள் மற்றும் சர்க்யூட் பிரேக்கர்கள் நெகிழ்வானவை மற்றும் ஒட்டாமல் இருப்பதைச் சரிபார்க்கவும்.

• மின் சாதனங்கள் நல்ல தொடர்பில் உள்ளதா மற்றும் உத்தேசிக்கப்பட்ட இயக்கத் தேவைகளைப் பூர்த்திசெய்கிறதா எனச் சரிபார்க்கவும்.

• மின் விநியோகப் பெட்டியானது வெளிநாட்டுப் பொருள்கள் இல்லாததா என்பதையும், கூறுகளைப் பாதுகாக்கும் திருகுகள் தளர்வாக இல்லை என்பதையும் சரிபார்க்கவும்.

செயல்படும் சூழல்

• சுற்றுப்புற வெப்பநிலை: -50°C முதல் +40°C வரை, சராசரி வெப்பநிலை 24 மணிநேரத்திற்கு மேல் +36°Cக்கு மேல் இல்லை;

• உயரம்: 2000மீக்கு மிகாமல்;

• ஒப்பீட்டு ஈரப்பதம்: +40 டிகிரி செல்சியஸ் காற்று ஈரப்பதத்தில் 50% க்கு மேல் இல்லை;

                             குறைந்த ஈரப்பதத்தில் அதிக ஈரப்பதம் அனுமதிக்கப்படுகிறது (எ.கா., +20 ° C இல் 90%), மற்றும் வெப்பநிலை ஏற்ற இறக்கங்களைக் கணக்கிட மிதமான ஒடுக்கம் அனுமதிக்கப்படுகிறது.

• சாதனம் செங்குத்தாக இருந்து 5°க்கு மேல் சாய்வாக நிறுவப்பட வேண்டும். சாதனம் கடுமையான அதிர்வு, தாக்கம் மற்றும் அரிப்பு இல்லாத இடத்தில் நிறுவப்பட வேண்டும்.
